Vereinigen von Objekten

Rechteck zeichnen

Befehl: re ¿

Fasen/Erhebung/Abrunden/Objekthöhe/Breite/<Erste Ecke>:50,50 ¿

Andere Ecke: @120,80 ¿

Extrudieren des Rechtecks

Befehl: ex ¿

Objekte wählen: L ¿

1 gefunden

Objekte wählen: ¿

Pfad/<Extrusionshöhe>: 20 ¿

Extrusions-Verjüngungswinkel <0>: ¿

Kreis zeichnen

Befehl: k ¿

KREIS 3P/2P/TTR/<Mittelpunkt>: .x ¿

von mit ¿ (Mitte des Rechtecks in x-Achse zeigen)

von (benötigt YZ): (Mitte des Rechtecks in y-Achse zeigen)

Durchmesser/<Radius> <149.87>: 20 ¿

Extrusion des Kreises

Befehl: ex ¿

Objekte wählen: L ¿

1 gefunden

Objekte wählen: ¿

Pfad/<Extrusionshöhe>: 40 ¿

Extrusions-Verjüngungswinkel <0>:

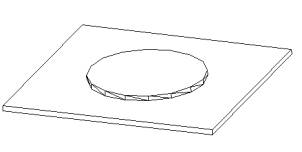

Verdecken

Befehl: vd

VERDECKT Regeneriert die Zeichnung.

Vereinigen der Körper

Befehl: vee ¿

Objekte wählen: Andere Ecke: 2 gefunden

Objekte wählen: ¿

Verdecken

Befehl: vd ¿

VERDECKT Regeneriert die Zeichnung.
