Aufgabe Wblock

Oberflächensymbol erstellen

Erstellen Sie das Attribut „Oberflaeche“

1. Befehl: ad ¿ (Attribute definieren oder Zeichnen/ Block/Attribute)

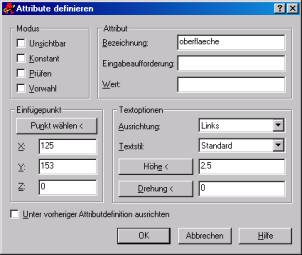

2. Geben Sie die Daten wie rechts angegeben ein
3. Speichern Sie die Objekte als Wblock

Erstellen Sie nun den Wblock „of.dwg“ mit Attribut „Oberflaeche“

1. Befehl w ¿
2. Wählen Sie die Linien und das Attribut (oder falls das Objekt bereits als Block definiert wurde, wählen Sie die Option Block und suchen Sie den Blocknamen im Nachschlagefeld aus)
3. Geben Sie den Dateinamen und den Speicherort ein (hier c:\Programme\Autocad2000i\of.dwg)
4. Bestätigen Sie mit Ok

Einfügen des Wblocks

1. Ein ¿ (oder Einfügen/Block)
2. Durchsuchen (falls der Block noch nicht eingefügt wurde)
3. Verzeichnis auswählen (falls es sich nicht um das Arbeitsverzeichnis handelt)
4. Position für Block zeigen
5. Attributwert eingeben
