Vorschlag zum Zeichnen der Balkenverbindung

Polylinie

Befehl: pl ¿

Von Punkt: 50,50 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 30 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 50 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 30 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>:180 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 30 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 50 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 30 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: 20 ¿

Zurück/Breite/<Endpunkt der Linie>: s ¿

Isometrische Ansicht wählen

Menü Ansicht 3D-Ansichten Isometrie Südwest

Polylinie

Die Polylinie muss zum Extrudieren geschlossen sein. Falls nur Linien vorhanden sind, können die Linien mit dem Befehl PE (Pedit, Ändern Polylinie Bearbeiten) zu einer Polylinie zusammengefasst werden.

Mit dem Befehl UM (Umgrenzung) kann eine neue Polylinie (oder Region) erzeugt werden, die ursprünglichen Linien bleiben erhalten.

Extrusion

Befehl: ex ¿

Objekte wählen: L ¿ (letztes Objekt)

1 gefunden

Objekte wählen: ¿

Pfad/<Extrusionshöhe>: 800 ¿

Extrusions-Verjüngungswinkel <0>: ¿

Ansicht verdecken

Befehl: vd ¿

Objekt räumlich drehen

Befehl: 3ddrehen ¿

Objekte wählen: L ¿

1 gefunden

Objekte wählen: ¿

Achse von Objekt/Letztes/Ansicht/X-Achse/Y-Achse/Z-Achse/<2Punkte>: x ¿ (um die X-Achse)

Punkt auf X Achse <0,0,0>: mit ¿ (Punkt auf dem Balken klicken)

von <Drehwinkel>/Bezug: 90 ¿

Aussparung zeichnen (Rechteck)

Befehl: re ¿

Fasen/Erhebung/Abrunden/Objekthöhe/Breite/<Erste Ecke>: (Endpunkt des Balkens klicken)

Andere Ecke: @150,150 ¿

Extrudieren des Quaders

Befehl: ex ¿

Objekte wählen: L ¿

1 gefunden

Objekte wählen:¿

Pfad/<Extrusionshöhe>: 55 ¿

Extrusions-Verjüngungswinkel <0>: ¿

Kopieren des extrudierten Quaders

Befehl: ko ¿

Objekte wählen: L ¿

1 gefunden

Objekte wählen: ¿

Mehrfach/<Basispunkt oder Verschiebung>: 0,0,145 ¿ (0 in X, 0 in Y, 145 in Z)

Zweiter Punkt der Verschiebung: ¿ ¿ ( zwei mal mit Return bestätigen)

Beide Quader an richtige Position schieben

Befehl: s ¿ (schieben)

Objekte wählen: (2 Quader wählen)

Objekte wählen: ¿

Basispunkt oder Verschiebung: 0,200 ¿ (200 in positive Y-Richtung)

Zweiter Punkt der Verschiebung: ¿ ¿

Quader vom Balken abziehen

Befehl: di ¿

DIFFERENZ Volumenkörper und Regionen, von denen subtrahiert werden soll,

wählen...

Objekte wählen: Balken anklicken

Objekte wählen: ¿

Volumenkörper und Regionen für Subtraktion wählen...

Objekte wählen: (beide Quader anklicken oder mit kreuzen wählen, es darf auch der Balken noch mal gewählt werden)

Objekte wählen: ¿

Balken kopieren

Befehl: ko ¿

Objekte wählen: L ¿

Objekte wählen: ¿

Mehrfach/<Basispukt oder Verschiebung>: 0,0,300 ¿

Zweiter Punkt der Verschiebung: ¿ ¿

Drehen des kopierten Balkens um 90 Grad

Befehl: dh ¿

Objekte wählen: L ¿

Objekte wählen: ¿

Basispunkt: end ¿

Von (Endpunkt oben wie dargestellt)

Bezug/<Drehwinkel>: -90 ¿

Schieben

Befehl: s ¿

Objekte wählen: Oberen Balken wählen

Objekte wählen: ¿

Basispunkt oder Verschiebung: (oben klicken wie rechts dargestellt)

Zweiter Punkt der Verschiebung: (unten klicken wie rechts dargestellt)

Kopieren der beiden Balken

Befehl: ko ¿

Objekte wählen: (beide Balken wählen)

Objekte wählen: ¿

Mehrfach/<Basispunkt oder Verschiebung>: (Balken unten klicken)

Zweiter Punkt der Verschiebung: end ¿

von (Balken oben klicken)

Farbe

Legen Sie den oberen Balken auf einen roten Layer, um die rote Schattierung zu erreichen oder weisen Sie über die Schaltfläche Farbe eine andere Objektfarbe zu.

Auseinanderschneiden der Balken

Kappen

Befehl: ka ¿

Objekte wählen: Balken wählen

Objekte wählen: ¿

Kappebene von Objekt/ZAchse/Ansicht/XY/YZ/ZX/<3Punkte>: yz ¿

Punkt auf YZ-Ebene <0,0,0>: Mitte des unteren Balkens klicken wie oben dargestellt

Beide seiten/<Punkt auf der gewünschten Seite der Ebene>: Endpunkt auf der rechten Seite der Balkenverbindung klicken wie dargestellt

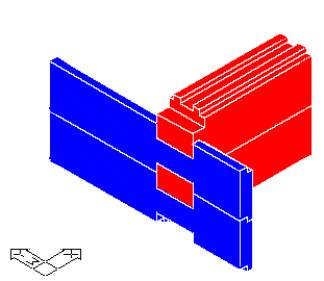

Schattieren

Befehl: shade ¿

Zurücksetzen der Schattierung

Ansicht Schattieren 2D-Drahtdarstellung
