Benutzerkoordinatensystem

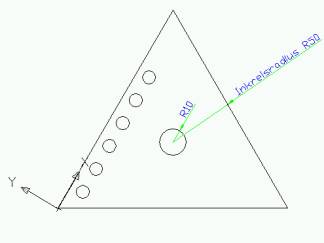

BKS an Objekt ausrichten

Befehl: bks ¿

Aktueller BKS-Name: *WELT*

Option eingeben

[Neu/Schieben/orthoGonal/VOrher/HOlen/SPeichern/Löschen/Anwenden/?/Welt]

<Welt>: o ¿ (Objekt, diese Option wird erst sichtbar, wenn man BKS ¿ n ¿ o ¿ eingibt)

Objekt für BKS-

Bohrung zeichnen

Befehl:k ¿

Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente

Radius)]: 20,-10 ¿

Radius für Kreis angeben oder [Durchmesser] <50.0000>: 5 ¿

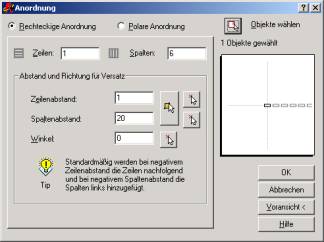

Bohrung in Reihe

Befehl: rh ¿

Objekte wählen: (Kreis klicken)

1 gefunden

Objekte wählen:

Ursprung des BKS verschieben (Nullpunkt)

Befehl: bks ¿

Aktueller BKS-Name: *KEIN NAME*

Option eingeben

[Neu/Schieben/orthoGonal/VOrher/HOlen/SPeichern/Löschen/Anwenden/?/Welt]

<Welt>: ur ¿

Neuen Ursprung angeben <0,0,0>: (neuen Nullpunkt zeigen)

BKS drehen um die Z-Achse

Befehl: Bks ¿

Aktueller BKS-Name: *KEIN NAME*

Option eingeben

[Neu/Schieben/orthoGonal/VOrher/HOlen/SPeichern/Löschen/Anwenden/?/Welt]

<Welt>: z ¿

Drehwinkel um Z-Achse angeben <90>: 30 ¿

Übung: Treppe zeichnen

Befehl: bks ¿

Aktueller BKS-Name: *KEIN NAME*

Option eingeben

[Neu/Schieben/orthoGonal/VOrher/HOlen/SPeichern/Löschen/Anwenden/?/Welt]

<Welt>: z ¿ (drehen um Z-Achse)

Drehwinkel um Z-Achse angeben <90>: (ersten Punkt klicken wie gezeigt)

zweiten Punkt angeben:(zweiten Punkt rechts oben an Polylinie klicken)

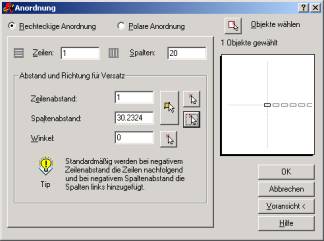

Die übrigen Stufen zeichnen

Befehl: rh ¿ (Reihe)

Objekte wählen: (Polylinie wählen)

1 gefunden

Objekte wählen: ¿

Abstand zwischen Spalten angeben: Zweiter Punkt: (Abstand zeigen, wie vorher der Winkel gezeigt wurde)

Bks mit 3 Punkte zeigen

Befehl: bks ¿

Aktueller BKS-Name: *WELT*

Option eingeben

[Neu/Schieben/orthoGonal/VOrher/HOlen/SPeichern/Löschen/Anwenden/?/Welt]

<Welt>: 3 ¿ (3 Punkte)

Neuen Ursprung angeben <0,0,0>: zen ¿

Von Kreis anklicken

Punkt auf der positiven X-Achse angeben <330.6996,132.0773,0.0000>: (rechter Quadrant)

Punkt mit positiven Y-Wert in der XY-Ebene des BKS angeben

<329.6996,133.0773,0.0000>: (oberer Quadrant)

Der erste Punkt ist der Nullpunkt: Hier der Quadrant

Der zweite Punkt liegt auf der positiven x-Achse: Hier der rechte Quadrant

Der dritte Punkt liegt auf der y-Achse: Hier der obere Quadrant.

Vorheriges BKS aufrufen

Geht nur, wenn vorher eine BKS-Änderung durchgeführt wurde

Befehl: bks ¿

Aktueller BKS-Name: *KEIN NAME*

Option eingeben

[Neu/Schieben/orthoGonal/VOrher/HOlen/SPeichern/Löschen/Anwenden/?/Welt]

<Welt>: v ¿

Weltkoordinatensystem

Holt die Standardeinstellung des Koordinatensystems

Befehl: Bks ¿ ¿

Dialogfeld BKS

Register Benannte BKS

Hier können benannte BKS aktuell geschaltet werden (Durch Doppelklick oder Schalter aktuell)

Register Orthogonales BKS

Hier können Sie einfach ein rechtwinkeliges BKS einstellen

Register Einstellungen die wichtigsten Einstellungen

Ein: Ein- bzw. ausschalten des Symbols

An BKS-Ursprung zeigen: BKS wird am eingestellten angezeigt, wenn genügend Platz auf dem Bildschirm ist

Bei Änderung in die Draufsicht wechseln: (UCSFOLLOW) dreht die Ansicht bei Änderung des Koordinatensystems in die Draufsicht
