Bildmenü zum Einfügen von Blöcken



  1. Block einfügen

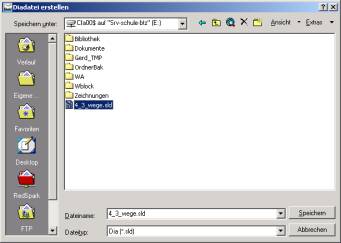

  2. Befehl: Machdia ¿



  1. Menüdatei öffnen (Sicherungskopie erstellen, falls noch nicht geschehen)

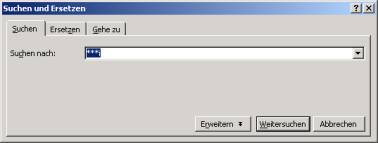

  2. Nach dem Eintrag ***Image in der Menüdatei suchen



Fett gedruckte Zeilen erstellen, um den WBlock 4_3_wege.dwg aus Laufwerk h:\ einzufügen.



***image

**MeinBildmenue

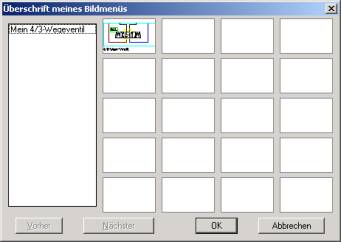

[Überschrift meines Bildmenüs]

[4_3_wege,Mein 4/3-Wegeventil]^c^c-einfüge;h:/4_3_wege.dwg;\;;;



Hier eine Leerzeile stehen lassen



**image_3DObjects

[3D-Objekte]

[acad(Box3d,Quader3d)]^C^C_ai_box

[acad(Pyramid,Pyramide)]^C^C_ai_pyramid

[acad(Wedge,Keil)]^C^C_ai_wedge



Aufruf für das Image-Menü

Am besten im Einfüge-Menü (Pop4) die fettgedruckte Zeile schreiben



***POP4

**INSERT

ID_MnInsert  [&Einfügen]

 [Aufruf des Bildmenüs]^c^c$i=meinBildmenue $i=*

ID_Ddinsert  [Blo&ck...]^C^C_insert



$i=Bildmenue ruft das Imagemenü „Bildmenü“ auf

$i=*          Zeigt das Imagemenü am Bildschirm an







Fehler

Der Aufruf des Bildmenüs ist falsch geschrieben



***POP4

**INSERT

ID_MnInsert  [&Einfügen]

[Aufruf des Bildmenüs]^c^c$i=meinBildmenue $i=*



Ruft im Imagemenü das Menü **MeinBildmenü auf, es heißt aber MeinBildmenue.



***image

**MeinBildmenue

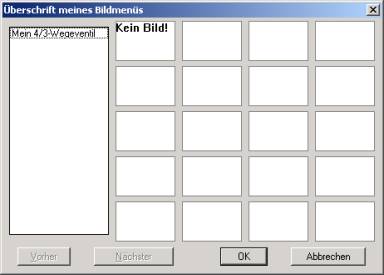

Bild wird nicht angezeigt

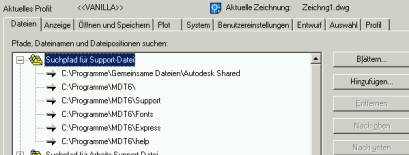

Pfad im Supportverzeichnis (Extras/Optionen/Dateien/Support)



Klicken Sie auf Hinzufügen, dann auf Blättern und zeigen Sie den Pfad zu Ihren Dias (4_3_Wege.sld).





Bild wird immer noch nicht gezeigt?

Stimmt der Dianame (fett gedruckt)?



**MeinBildmenue

[Überschrift meines Bildmenüs]

[4_3_wege,Mein 4/3-Wegeventil]^c^c-einfüge;h:/4_3_wege.dwg;\;;;



Testen, ob das Dia existiert

Befehl: Zeigdia ¿
