Konstruktionslinien

„Linien, die im Unendlichen beginnen und bis in die Unendlichkeit reichen“

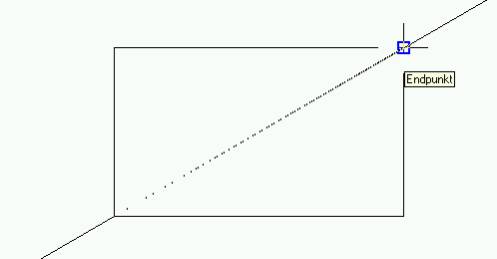

Befehl: kl ¿

KLINIE Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]: ersten Punkt klicken

Durch Punkt angeben: zweiten Punkt klicken

Vertikale Konstruktionslinie

Befehl: kl ¿

KLINIE Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]: v ¿

Durchpunkt angeben: Punkt klicken

Horizontal

Befehl: kl ¿

KLINIE Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]: ho ¿

Durchpunkt angeben: Punkt klicken

Winkel

Befehl: kl ¿

KLINIE Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]: w ¿

Winkel von KLinie angeben (0) oder [Bezug]: 30 ¿

Durchpunkt angeben: Punkt klicken

Winkelhalbierende

Befehl: kl ¿

KLINIE Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]: ha ¿

Winkel-Scheitelpunkt angeben: Scheitel zeigen

Winkel-Startpunkt angeben: Endpunkt oben

Winkel-Endpunkt angeben: Endpunkt rechts

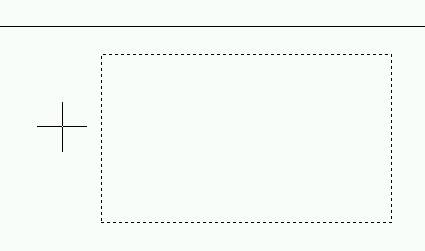

Befehl: kl ¿

KLINIE Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]: a ¿

Abstand angeben oder [Durch punkt] <10.0000>: 15 ¿

Linienobjekt wählen: Rechteck oben klicken

Zu versetzende Seite angeben: nach oben klicken

Linienobjekt wählen: ¿
