Layer

Zeichnungsebenen (Folien), die bei Bedarf z.B. ein bzw. ausgeschaltet werden können.

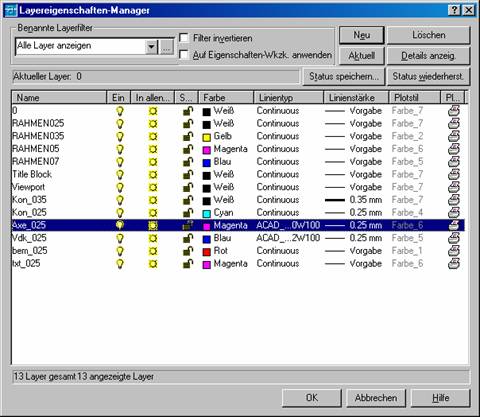

Neue Layer erzeugen

Befehl: La ¿

Klicken Sie auf die Schaltfläche „Neu“

Geben Sie

• den Layernamen
• die Farbe durch Klick auf den „Farbklecks“
• den Linientyp durch Klick auf den Text „Continuous“
• die Linienstärke durch Klick auf den Text „Vorgabe“ ein.

Übung

Geben Sie alle Layer ein, die Sie unterhalb des Layers Viewport sehen.

Layer löschen

Markieren Sie den Layer, der entfernt werden soll und klicken Sie auf löschen.

Layer, auf welchen Objekte gezeichnet wurden, können nicht gelöscht werden.

Der aktuelle Layer kann nicht gelöscht werden.

Aktuell

Der markierte Layer wird aktiv geschaltet, d.h., dass die Objekte, die Sie nun zeichnen dort abgelegt werden.

Sie können den Layer auch durch Klick auf das Nachschlagefeld zur Layerauswahl aktivieren.

Dort können Sie den Layer auch

ausschalten oder

frieren oder

sperren

Layer aus- /einschalten

Objekte auf ausgeschalteten Layern sind nicht sichtbar. Sie können aber gelöscht oder z.B. verschoben werden. Objektwal „alle“.

Layer frieren / tauen

Objekte auf gefrorenen Layern sind nicht sichtbar. Sie können nicht bearbeitet oder gelöscht werden.

Wenn Sie den aktuellen Layer ausschalten, erhalten Sie den Hinweis rechts.

Sie können auf einem ausgeschalteten Layer zeichen, Sie sehen die Objekte aber nicht.

Layer sperren / entsperren

Auf diesem Layer kann gezeichnet, aber nicht bearbeitet bzw. gelöscht werden.

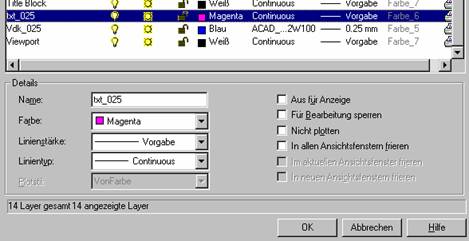

Details anzeigen

Markieren Sie den Layer Txt_025

Schalten Sie die Details ein

Ändern Sie die Farbe auf gelb

Bestehenden Objekten auf anderen Layer legen

Objekte wählen

Layer auswählen

Durch Klick in den Zeichenbereich beenden.

Evtl. wird die Sanduhr angezeigt, wenn Sie die Layersteuerung öffnen. Lassen Sie sich dadurch nicht stören.

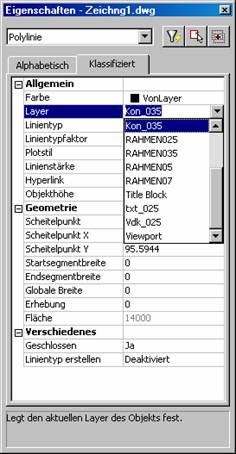

Layer wechseln über Ändern / Eigenschaften

Befehl: e ¿

Oder Doppelklick auf das Objekt
