Zeichnungsvorlage erstellen

Anlegen der Layer

¨ Geben Sie den Befehl La ¿ ein oder klicken Sie auf das Symbol oder Format/Layer

¨ Klicken Sie auf die Schaltfläche NEU, um neue Layer zu erstellen

Einstellen der Farbe

¨ Klicken Sie auf das Farbsymbol hinter dem entsprechenden Layer. Sie können die Layerfarbe auch im Bereich "Details" einstellen, die über die Schaltfläche "Details>>" aktiviert werden können.

Zuweisen des Linientyps

¨ Klicken Sie auf den Linientyp neben dem Farbsymbol (Standard ist Continuous)

¨ Wählen Sie im Linientypdialogfenster den gewünschten Linientyp für diesen Layer.

¨ Ist der Linientyp nicht vorhanden, klicken Sie auf "Laden...". Wählen Sie die gewünschten Linientypen aus oder wählen Sie mit der rechten Maustaste ALLE. Bestätigen Sie mit OK.

¨ Wählen Sie den Linientyp aus, der diesem Layer zugeordnet werden soll und bestätigen Sie ebenfalls mit OK.

Blattgröße einstellen

Die Einstellung der Blattgröße betrifft die Anzeige des Rasters. Sie können aber außerhalb der Limiten zeichnen.

¨ Limiten

Befehl: lm ¿

LIMITEN

Modellbereich Limiten zurücksetzen:

Ein/Aus/<linke untere Ecke> <0.00,0.00>: ¿

obere rechte Ecke <200.00,200.00>: 210,297 ¿

Raster einstellen

Befehl: r

RASTER

Rasterwert(X) oder Ein/AUs/Fang/ASpekt <20.00>: 10

Fang einstellen

Befehl: f

FANG

Fangwert oder Ein/AUs/ASpekt/Drehen/Stil <2.00>: 1

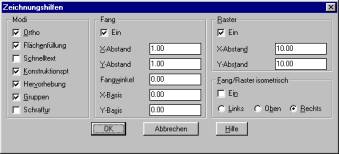

Werkzeuge Zeichnungshilfen

Sie können Raster und Fang auch über das Menü Werkzeuge/Zeichnungshilfen einstellen.

Schriftfeld im Papierbereich einfügen mit Mvsetup

Befehl: mvsetup ¿

Startet...

Papierbereich aktivieren? (Nein/<Ja>): j ¿

Regeneriert den Papierbereich.

Ausrichten/Erstellen/ansichtsfenster Skalieren/Optionen/schrifTfeld/Zurück: t ¿

objekte Löschen/Ursprung/Zurück/<schriftfeld Einfügen>: ¿

Verfügbare Schriftfeldoptionen:

0: Keines

1: ISO A4 Format (mm)

2: ISO A3 Format (mm)

3: ISO A2 Format (mm)

4: ISO A1 Format (mm)

5: ISO A0 Format (mm)

6: ANSI-V Format (Zoll)

7: ANSI-A Format (Zoll)

8: ANSI-B Format (Zoll)

9: ANSI-C Format (Zoll)

10: ANSI-D Format (Zoll)

11: ANSI-E Format (Zoll)

12: Arch/Engineering (24 x 36 Zoll)

13: Blatt im Format Generic D (24 x 36 Zoll)

Hinzufügen/Löschen/Neuanzeigen/<Nummer des zu ladenden Eintrags>: 1 ¿

Ausrichten/Erstellen/ansichtsfenster Skalieren/Optionen/schrifTfeld/Zurück: e ¿

objekte Löschen/Zurück/<ansichtsfenster Erstellen>: ¿

Verfügbare Layout-Optionen für Mansfen-Ansichtsfenster

0: Keines

1: Einfach

2: Std. Engineering

3: Ansichtsfenster anordnen

Neuanzeigen/<Nummer des zu ladenden Eintrags>: 1 ¿

Zeigen des Ansichtsfensters

Begrenzungsbereich für Ansichtsfenster. Erster Punkt: klicken Sie das Schriftfeld so wie in der Darstellung an

Anderer Punkt:

Maßstab 1:1 festlegen

Ausrichten/Erstellen/ansichtsfenster Skalieren/Optionen/schrifTfeld/Zurück: s ¿

Zu skalierende Ansichtsfenster wählen...

Objekte wählen: alle ¿

15 gefunden

14 waren herausgefiltert.

Objekte wählen: ¿

Geben Sie das Verhältnis der Papierbereichseinheiten zu den

Modellbereichseinheiten ein...

Anzahl der Papierbereichseinheiten. <1.0> ¿ 1 zu

Anzahl der Modellbereichseinheiten. <1.0>:¿ 1

Ausrichten/Erstellen/ansichtsfenster Skalieren/Optionen/schrifTfeld/Zurück: ¿

Oder ein vorhandenes Schriftfeld einfügen

Befehl: Ein ¿ oder i ¿ (für ddinsert)
EINFÜGE Blockname (oder ?) <ISO_A4>: titelneu ¿ Blocknamen eingeben
Einfügepunkt: 0,0 ¿
X Faktor <1> / Ecke/ XYZ: ¿
Y Faktor (Vorgabe=X): ¿
Drehwinkel <0.00>: ¿

Alternativ können Sie auch ohne den Befehl Mvsetup ein Ansichtsfenster erstellen

Befehl: ma ¿ oder Menü Bearbeiten/Verschiebbare Ansichtsfenster/1 Fenster
Ein/Aus/Verdplot/Zbereich/2/3/4/Holen/<erster Punkt>:
Andere Ecke: (wie Darstellung)

Maßstab einstellen ohne Mvsetup

Befehl: Mb ¿ schaltet in den verschiebbaren Modellbereich (Voraussetzung Tilemode 0)

Zo ¿ 1xp ¿ M1:1

Zo ¿ 0.5xp ¿ M1:2

Zo ¿ 2xp ¿ M2:1

Speichern der Zeichnung als Vorlagedatei

Einstellungen vor dem Speichern

¨ Schalten Sie in den Tilemode 1

¨ Zoomen Sie auf Blattgröße

¨ Schalten Sie eventuell Objektfänge ein, die Sie ständig benötigen z. B. Schnittpunkt

¨ Setzen Sie den gewünschten Layer (z. B. Kon_035) aktuell

Speichern

¨ Wählen Sie die Option Datei/speichern oder Datei/speichern unter

¨ Wählen Sie den Dateityp "Zeichnungsvorlagedatei"

¨ Das Verzeichnis wird automatisch geändert ("Template" oder wie in Werkzeuge Voreinstellungen/Dateien eingestellt)

Wenn Sie eine Zeichnung speichern oder öffnen, wird automatisch der Inhalt des Ordners "Template" gezeigt. Wählen Sie über die entsprechenden Schaltflächen Ihr Arbeitsverzeichnis oder starten Sie AutoCAD neu.

Verwenden einer Vorlage

¨ Wählen Sie Datei/neu

¨ Klicken Sie auf die Schaltfläche VORLAGE und wählen Sie die gewünschte Vorlage aus

¨ Die Auswahl ist beim nächsten Befehl Datei/neu als Vorgabe eingestellt.
