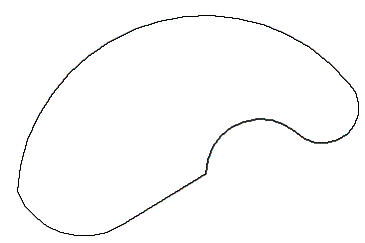

Befehl Bogen

(3 Punkte)

Befehl: _arc Mittelpunkt/<Startpunkt>: 340,192.5

Mittelpunkt/Endpunkt/<zweiter Punkt>: 200,240

Endpunkt: 90,110

(Startpunkt, Mittelpunkt, Winkel)

Befehl: _arc Mittelpunkt/<Startpunkt>: 90,110

Mittelpunkt/Endpunkt/<zweiter Punkt>: _c Mittelpunkt: 140,130

Winkel/sehnenLänge/<Endpunkt>: _a Eingeschlossener Winkel: 100

(Linie)

Befehl: l

LINIE Von Punkt: (Return drücken, um Bogeninformationen zu übernehmen)

Linienlänge: 75

Nach Punkt:

(Startpunkt, Endpunkt, Startrichtung)

Befehl: _arc Mittelpunkt/<Startpunkt>: _endp von

Mittelpunkt/Endpunkt/<zweiter Punkt>: _e

Endpunkt: 300,155

Winkel/Startrichtung/Radius/<Mittelpunkt>: _d Richtung vom Startpunkt aus: 90

(oder Rechteckmodus ein (F8) <Ortho ein> und mit der Maus einen Punkt oberhalb des Bogens klicken)

(Startpunkt, Endpunkt, Winkel)

Befehl: _arc Mittelpunkt/<Startpunkt>: _endp von

Mittelpunkt/Endpunkt/<zweiter Punkt>: _e

Endpunkt: _endp von

Winkel/Startrichtung/Radius/<Mittelpunkt>: _a Eingeschlossener Winkel: 180
