Abfragebefehle
Koordinatenpunkt
Befehl: id ¿
Punkt angeben: (Punkt zeigen)
X = 50.0000 Y = 50.0000 Z = 0.0000
Befehlswiederholung
Z.B. bei der Abfrage von Koordinatenpunkten ist es sinnvoll, den Befehl so
oft automatisch zu wiederholgen, bis ESC gedrückt wird. Aber auch beliebige andere Befehle, die kein Dialogfenster aufrufen, werden wiederholt.
Befehl: nochmal ¿
Zu wiederholenden Befehlsnamen eingeben: id ¿
Punkt angeben: linken unteren Eckpunkt klicken ¿
X = 50.0000 Y = 50.0000 Z = 0.0000
ID Punkt angeben: rechten unteren Eckpunkt klicken ¿
X = 150.0000 Y = 50.0000 Z = 0.0000
ID Punkt angeben: rechten oberen Eckpunkt klicken ¿
X = 150.0000 Y = 150.0000 Z = 0.0000
ID Punkt angeben: linken oberen Eckpunkt klicken ¿
X = 50.0000 Y = 150.0000 Z = 0.0000
Abstand und Winkel
Befehl: ab ¿
ABSTAND Ersten Punkt angeben: (Punkt links oben klicken)
Zweiten Punkt angeben: (Punkt rechts oben klicken)
Abstand = 50.0000, Winkel in XY-Ebene = 0, Winkel von XY-Ebene = 0
Delta X =
50.0000, Delta Y = 0.0000, Delta Z = 0.0000
Auflistung der Objektinformationen
Befehl: liste ¿
Objekte
wählen: (Bemaßung anklicken)
1 gefunden
Objekte wählen: ¿
BEMASSUNG Layer: "kon_035"
Bereich: Modellbereich
Referenz = 4D7
Typ: vertikal
1. Hilfslinie Definitionspunkt: X= 50.0000 Y= 80.0000 Z= 0.0000
2. Hilfslinie Definitionspunkt: X= 50.0000 Y= 50.0000 Z= 0.0000
Maßlinie Definitionspunkt: X= 40.0000 Y= 50.0000 Z= 0.0000
Vorgabe Textposition: X= 38.1250 Y= 65.0000 Z= 0.0000
Vorgabetext
Bemaßungsstil: "DIN"
Befehl: liste ¿
Objekte wählen: (Rechteck anklicken)
Objekte wählen:
LWPOLYLINE Layer: "kon_035"
Bereich: Modellbereich
Referenz = 4C9
Geschlossen
Konstante Breite 0.0000
Fläche 1500.0000
Umfang 160.0000
Bei Punkt X= 50.0000 Y= 50.0000 Z= 0.0000
Bei Punkt X= 100.0000 Y= 50.0000 Z= 0.0000
Bei Punkt X= 100.0000 Y= 80.0000 Z= 0.0000
Bei Punkt X= 50.0000 Y= 80.0000 Z= 0.0000
Fläche
Befehl: fl ¿
Ersten Eckpunkt angeben oder [Objekt/Addieren/Subtrahieren]: o ¿
Objekte auswählen: (Rechteck anklicken)
Objekte auswählen: ¿
Fläche = 1500.0000, Umfang = 160.0000

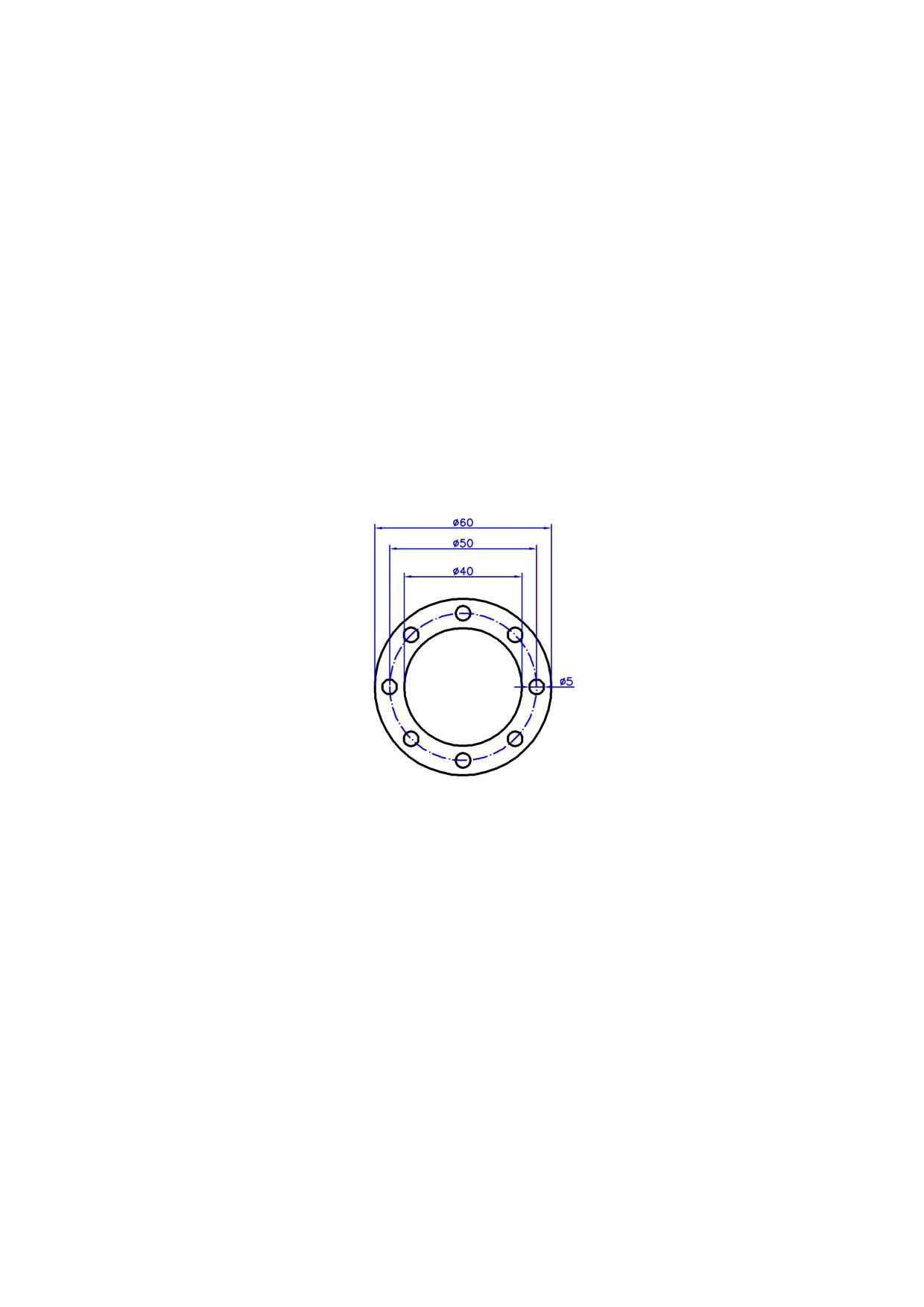

Bohrungen
von einer Fläche abziehen
Befehl: fl ¿
Ersten Eckpunkt angeben oder [Objekt/Addieren/Subtrahieren]: a ¿
Ersten Eckpunkt angeben oder [Objekt/Subtrahieren]: o ¿
(Modus ADDIEREN) Objekte auswählen: (Rechteck anklicken)
Fläche = 1500.0000, Umfang = 160.0000
Gesamtfläche = 1500.0000
(Modus ADDIEREN) Objekte auswählen: ¿
Ersten Eckpunkt angeben oder [Objekt/Subtrahieren]: s ¿
Ersten Eckpunkt angeben oder [Objekt/Addieren]: o ¿
(Modus SUBTRAHIEREN) Objekte auswählen: (Kreis 1 wählen)
Fläche = 78.5398, Kreisumfang = 31.4159
Gesamtfläche = 1421.4602
(Modus SUBTRAHIEREN) Objekte auswählen: (Kreis 2 wählen)
Fläche = 78.5398, Kreisumfang = 31.4159
Gesamtfläche = 1342.9204
(Modus SUBTRAHIEREN) Objekte auswählen: ¿
Ersten Eckpunkt angeben oder [Objekt/Addieren]: ¿
Oder Region erstellen
Befehl: rio ¿
REGION
Objekte wählen: (Rechteck und Kreise wählen)
Entgegengesetzte Ecke angeben: 3 gefunden
Objekte wählen: ¿
3 Konturen extrahiert.
3 Regionen erstellt.
Bohrungen von der Fläche abziehen (Differenz)
Befehl: di ¿
DIFFERENZ Volumenkörper und Regionen, von denen subtrahiert werden soll, wählen
Objekte wählen: (Rechteck)
1 gefunden
Objekte wählen: ¿
Volumenkörper und Regionen für Subtraktion wählen ..
Objekte wählen: (Kreise wählen)
Entgegengesetzte Ecke angeben: 3 gefunden
Objekte wählen: ¿
Fläche des fertigen Objekts mit den Bohrungen bestimmen
Befehl: fl ¿
FLÄCHE
Ersten Eckpunkt angeben oder [Objekt/Addieren/Subtrahieren]: o ¿
Objekte auswählen: (Rechteck klicken)
Fläche = 1342.9204, Umfang = 222.8319
Zeit
Befehl: zeit ¿
Befehl: ZEIT
Aktuelle Zeit: Mittwoch, 18. Dezember 2002 um
18:43:48:814
Benötigte Zeit für
diese Zeichnung:
Erstellt: Mittwoch, 18. Dezember 2002 um
18:23:47:312
Zuletzt
nachgeführt: Mittwoch, 18. Dezember
2002 um 18:23:47:312
Gesamte
Bearbeitungszeit: 0 Tage 00:20:01.725
Benutzer-Stoppuhr
(ein): 0 Tage 00:20:01.542
Nächste automatische
Speicherung in: 0 Tage 00:00:05.455
Option eingeben
[Darstellung/Ein/Aus/Zurückstellen]:
Status
Zeigt Informationen zur Zeichnungsumgebung an.
Befehl: status ¿
401 Objekte in
Zeichng1.dwg
Modellbereichlimiten
sind X: 0.0000 Y:
0.0000 (Aus)
X: 420.0000
Y: 297.0000
Modellbereich
benutzt X: 89.0134
Y: 131.4193
X: 335.1868
Y: 231.4193
Anzeige X: 145.9313
Y: 118.0912
X: 393.5527
Y: 259.5147
Einfügebasis ist X:
0.0000 Y: 0.0000
Z: 0.0000
Fangwert ist X:
10.0000 Y: 10.0000
Rasterwert ist X:
10.0000 Y: 10.0000
Aktueller
Bereich: Modellbereich
Aktuelles Layout: Model
Aktueller Layer:
"Kon_035"
Aktuelle Farbe: VONLAYER -- 7 (weiß)
Aktueller
Linientyp: VONLAYER -- "Continuous"
Aktuelle
Linienstärke: VONLAYER
Aktueller
Plotstil: VonLayer
Aktuelle
Erhebung: 0.0000 Objekthöhe:
0.0000
Füllen ein Raster ein
Ortho aus
Qtext aus
Fang aus Tablett aus
Objektfangmodi: Zentrum, Endpunkt, Basispunkt,
Schnittpunkt,
Mittelpunkt, Hilfslinie,
Parallele
Freier Speicherplatz
auf dwg-Laufwerk (C:): 3157.6 MB
Freier Speicherplatz
auf temp-Laufwerk (C:): 3157.6 MB
Freier physischer
Speicher: 155.0 MB (von 382.5M).
Freier Platz in der Auslagerungsdatei:
379.9 MB (von 537.8M).
