Blechbearbeitung

• Erstellen Sie ein neues Bauteil aus der Vorlage Blech.ipt
• Erstellen Sie eine Skizze wie unten dargestellt
• Wählen Sie Skizze beenden

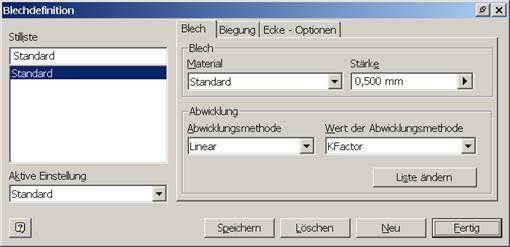

Blechdefinition

Stellen Sie die gewünschten Parameter ein.

Blech erstellen

Wählen Sie Fläche.

Wählen Sie die Skizze

Wählen Sie OK

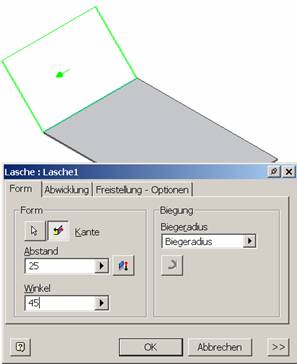

Lasche erstellen

Klicken Sie die Kante an

Geben Sie den Abstand (Breite der Lasche) ein

Geben Sie den Winkel ein

Wählen Sie den Schalter „Kante“, um die obere oder die untere Kante zu wählen

Bestätigen Sie mit OK

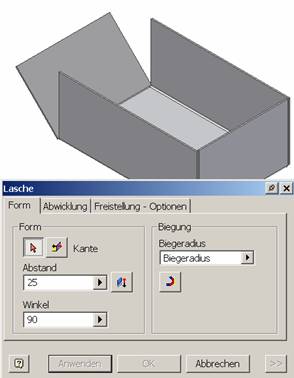

Erstellen Sie die weiteren Laschen mit 90 Grad

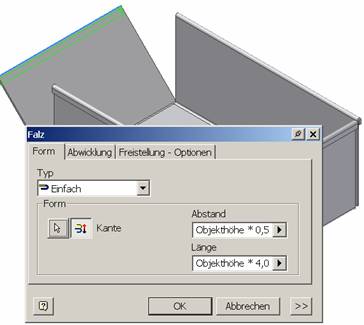

Falz

Klicken Sie auf Falz

Wählen Sie die Kante

Drehen Sie die Falzrichtung falls gewünscht um (Schalter „Kante“)

Abwicklung

Klicken Sie auf „Abwicklung“

Zeichung erstellen

Speichern Sie das Blechteil.

Wählen Sie Zeichnung

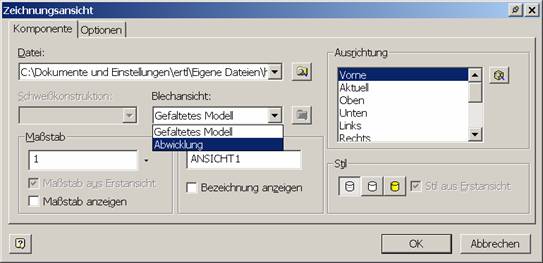

Wählen Sie „Erstansicht“

Wählen Sie im Dialogfenster „Abwicklung“

Positionieren Sie die Abwicklung

Bemaßung manuell erstellen bei der Abwicklung

Schalten Sie um auf Zeichnungskommentar

Rechtsklick auf die Schaltflächenleiste

Wählen Sie allgemeine Bemaßung

Modellbemaßung erfassen

Erstellen Sie eine weitere Erstansicht

Wählen Sie „gefaltetes Modell“

Positionieren Sie die Ansicht

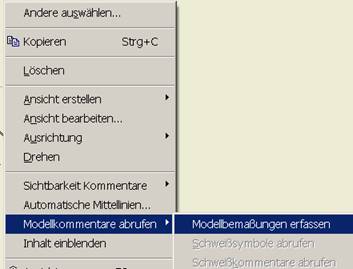

Klicken Sie mit der rechten Maustaste auf die Ansicht

Wählen Sie „Modellkommentare abrufen“ Modellbemaßung erfassen.

Nicht schön, kann aber nachbearbeitet werden.
