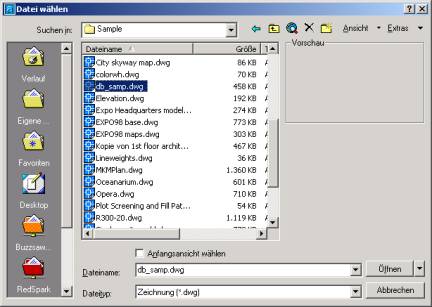

Zeichnung mit einer Datebenbank verbinden

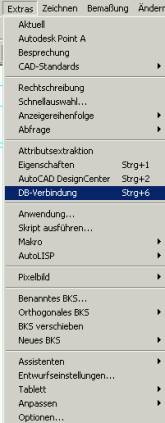

1. STRG + 6 oder Extras / DB-Verbindung

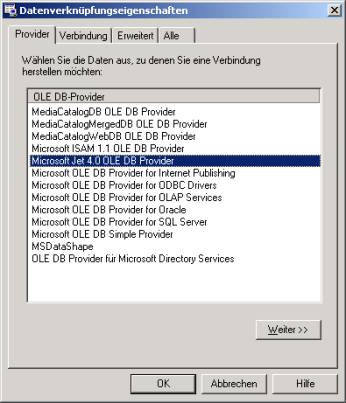

2. Doppelklick auf jet_dbsamples

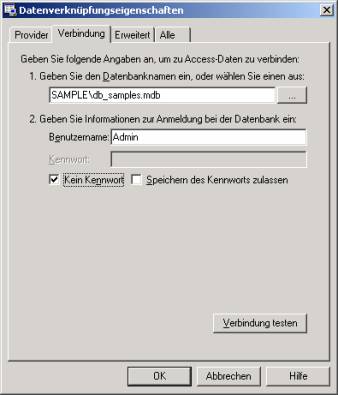

3. Klick auf die 3 Punkte, um den Pfad der Datenbank zu wählen, z.B. zur Beispieldatenbank db_samples.mdb

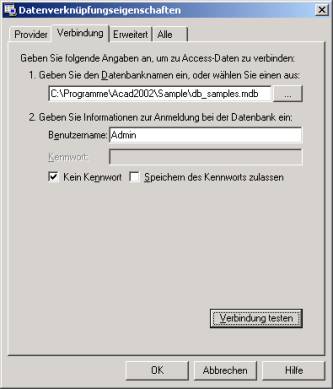

Fertig verbundene Datenbank

Klicken Sie auf Verbindung testen.

Darstellung in Autocad

Durch Klick auf eine der Tabellen (Computer, Employee...) werden die Datensätze der Tabelle angezeigt.

Sie sollten eine eigene Datenbank verwenden, um Datensätze mit Zeichnungsinformationen zu verbinden.

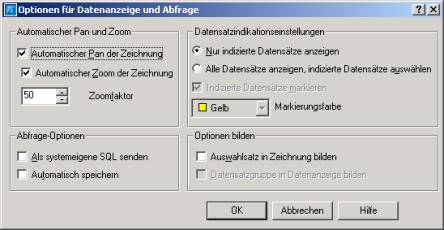

Stellen Sie ein, mit welchem Feld das Zeichnungsobjekt verbunden werden soll.

Verknüpfen Sie einzelne Zeichnungsobjekte mit jeweils einem Datensatz.

Übung Datenbank

Kopieren Sie einen Computer aus einem beliebigen Raum in den Raum 6190

Klicken Sie den Datensatz 25452 am Datensatzzeiger an (Pfeil links)

Wählen Sie das Symbol verknüpfen (Kettensymbol links oben), um diesem Datensatz ein Objekt in der Zeichnung zuzuordnen.

Was ist bereits einem Datensatz zugeordnet?

Klicken Sie auf das Quadrat links oben, um alles Datensätze zu markieren

Warten Sie einen kleinen Moment und klicken Sie noch mal darauf

Nun werden alle Datensätze markiert, die mit einem Zeichnungsobjekt verbunden sind.

Gleichzeitig werden die Objekte in der Zeichnung markiert (wenn aktiviert)
