Übung F57

Skizze 1 erzeugen

Rechteck erzeugen

Bemaßung durchführen





Rechtsklick Skizze beenden oder ZURÜCK

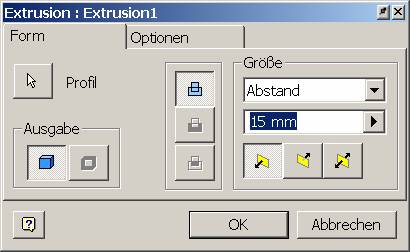

Extrusion

Extrusion um 15 Einheiten

Skizze erstellen

Skizze auf die obere Ebene legen

Linie zeichnen

Abrunden Radius 10 Einheiten

Bemaßung durchführen

Extrusion Differenz



Profil wählen



Höhe 8 Einheiten



Skizze erstellen

Linien Zeichnen

Abrunden

Bemaßung durchführen

Extrusion Differenz

Profil wählen



Extrusion Differenz 4 Einheiten





Arbeitsebenen erstellen

Ebene 1

Fläche klicken

Fläche nach rechts ziehen (einfach linke Maustaste drücken und nach rechts ziehen)

Versatz eingeben

Besser bezogen auf die erste Bemaßung (d0 = 80 Einheiten)



-d0 + 20 = -60 Einheiten



Erstellen Sie die zweite Arbeitsebene



Arbeitsachse erstellen





Klicken Sie beide Arbeitsebenen an: Im Schnittpunkt wird die Arbeitsachse erstellt.



Erstellen Sie eine neue Skizze auf der oberen Fläche

Geometrie projizieren



Klicken Sie die Arbeitsebene an (erzeugt einen Bezugspunkt)

Erzeugen Sie einen Arbeitspunkt und bemaßen Sie ihn zum erzeugten Projektionspunkt



Bohrung erzeugen

Verwenden Sie den letzten Arbeitspunkt als Bohrungsmittelpunkt

Reihe erzeugen

Wählen Sie das Element (Bohrung)

Stellen Sie die Anzahl der Elemente ein: 7

Zeigen Sie die Drehachse (Arbeitsachse)

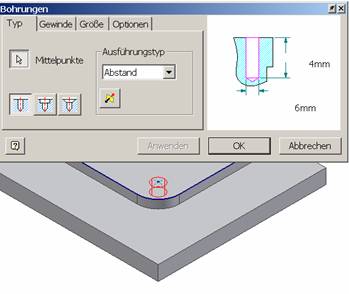

Bohrung erzeugen

Erstellen Sie eine neue Skizzierebene in der mittleren Fläche

Erzeugen Sie einen Arbeitspunkt im Zentrum des Rundungsradius



Reihe erzeugen

Wählen Sie die Bohrung

Geben Sie die Anzahl der Elemente ein

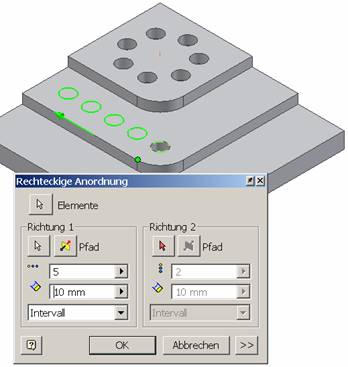

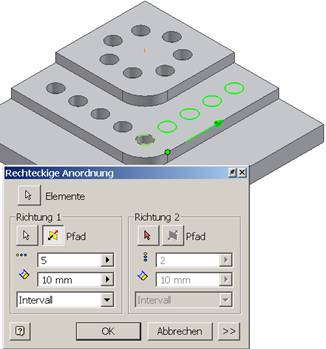

Weitere Reihe erzeugen

Auf Richtung achten, evtl. umkehren (Symbol Pfad)



Skizze erstellen

Arbeitspunkt erstellen

Bemaßung durchführen

Zurück oder Skizze beenden

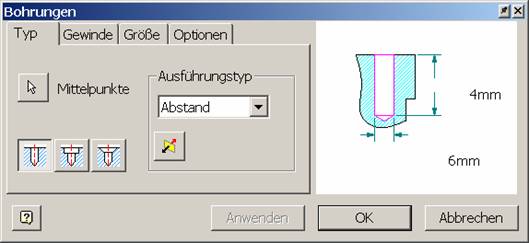

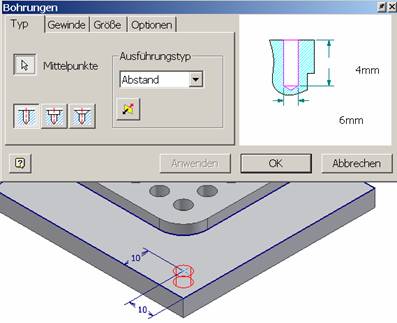

Bohrung erzeugen

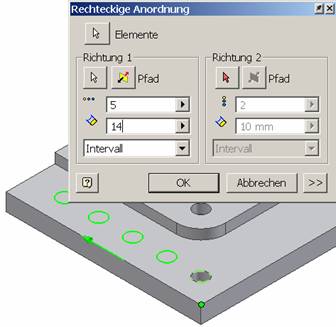

Reihe rechteckig erzeugen

5 Elemente

Abstand 14

Evtl. Richtung umkehren (Pfad)

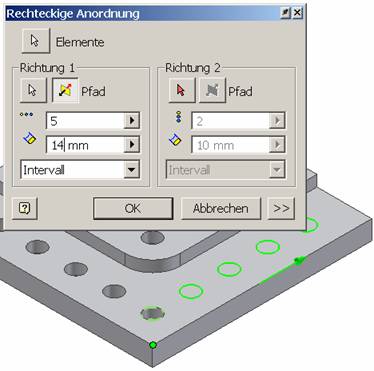

Reihe rechteckig erzeugen

5 Elemente

Abstand 14

Evtl. Richtung umkehren (Pfad)

Ergebnis speichern

Ausgabe als Zeichnung

Wählen Sie „Zeichnung“

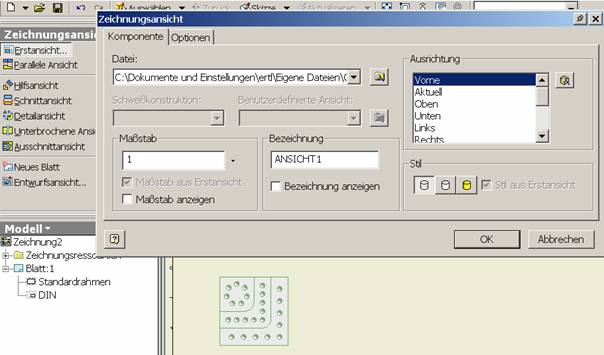

Erstansicht erstellen

Position zeigen



Parallelansicht erzeugen

^

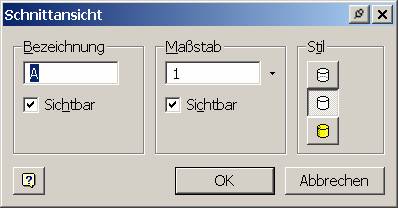

Einfache Schnittansicht erzeugen

Ansicht markieren



Maus auf Kreiszentrum richten, um die Position der Hilfslinie zu definieren



Maus nach links aus der Ansicht herausziehen, um die Position der Pfeile zu zeigen



Schnittverlauf zeigen und zweiten Punkt klicken



Rechter Mausklicke auf WEITER



Schnitt nach oben ziehen



Position der Schnittansicht zeigen (klicken)



Schnitt evtl. mit rechter Maustaste nachbearbeiten: Ausrichten horizontal

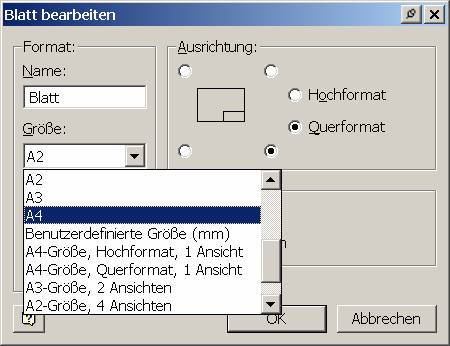

Blattgröße ändern

Rechter Mausklick auf Blatt

Blatt bearbeiten…
