1.
Klicken Sie auf das Symbol oder geben Sie KA ¿ an der Befehlszeile ein.
2.
Befehl: Ka ¿
Objekte wählen: Klicken Sie die Rolle an
Kappebene
von Objekt/ZAchse/Ansicht/XY/YZ/ZX/<3Punkte>: yz (achten Sie auf die Lage des
Koordinatensystems). Das „Messer“ wird durch die Z-Achse und die Y-Achse
definiert
Punkt auf YZ-Ebene <0,0,0>: zen
von (Klicken Sie die Rolle an)
Beide seiten/<Punkt auf der gewünschten Seite der Ebene>: qua ¿
von (Klicken Sie den rechten Quadranten der Rolle an)
Die Seite, welche angeklickt wird, bleibt erhalten. Wenn Sie „b“ eingeben,
bleiben beide Seiten erhalten (2 Teile).
b ¿
3.
Befehl: vd ¿
VERDECKT Regeneriert die Zeichnung.
Werkzeugkasten Ändern II:
Menü Ändern: Boolesche Operationen Schnittmenge
Befehlszeile: SCHNITTMENGE
Werkzeugkasten ÄNDERN II
Befehl: sm (Schnittmenge)
Objekte wählen: Andere Ecke: 2 (s. rechts) gefunden
Objekte wählen:
Das Volumen, das von beiden Körpern eingenommen wird, bleibt übrig.
Erstellt zusammengesetzte Volumenkörper oder Regionen aus der Schnittmenge zweier oder mehrerer Volumenkörper oder Regionen

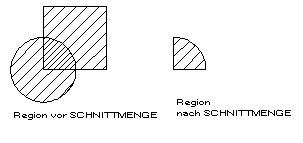

SCHNITTMENGE berechnet den überlagernden Bereich zweier oder mehrerer vorhandener Regionen und das gemeinsame Volumen zweier oder mehrerer Volumenkörper.
Sie können nur Regionen und Volumenkörper mit dem Befehl SCHNITTMENGE bearbeiten.
Der Auswahlsatz kann Regionen und Volumenkörper enthalten, die auf beliebig vielen Verzweigungsebenen liegen.
Mit dem Befehl Schnittmenge wird der sich überlagernde Bereich behalten, der Rest gelöscht.
ÜBERLAG markiert 3D-Volumenkörper, die sich überschneiden. Wenn Sie einen einzelnen Auswahlsatz definieren, werden alle Volumenkörper des Satzes miteinander verglichen. Wenn Sie zwei Auswahlsätze definieren, werden die Volumenkörper im ersten Satz mit denen im zweiten Satz verglichen. Wenn derselbe 3D-Volumenkörper in beiden Auswahlsätzen enthalten ist, wird er als Bestandteil des ersten Satzes betrachtet und im zweiten Satz ignoriert.
Werkzeugkasten Volumenkörper:
Menü Zeichnen: Volumenkörper Überlagerung
Befehl: üb ¿
Ersten Satz Volumenkörper wählen:
Objekte wählen: Andere Ecke: 2 gefunden (Fenster oder Kreuzen über die gewünschten Körper)
Objekte wählen: ¿
Zweiten Satz Volumenkörper wählen:
Objekte wählen: ¿
Keine Volumenkörper gewählt.
Vergleicht 2 Volumenkörper miteinander.
Sich überlagernde Volumenkörper: 2
Sich überlagernde Paare : 1
Sich überlagernde Volumenkörper erstellen? <N>: j (ein neuer Körper wird erzeugt aus dem Volumen der vorherigen Körper
Der neue Körper entspricht der Schnittmenge.
Der Einfachheit halber wurde der Überlagerungskörper in der Höhe verschoben.
(Schieben ¿ L ¿ ¿ (letztes Objekt).
Zieht man den Überlagerungskörper von den beiden vorherigen Objekten ab, erhält man eine elliptische Aussparung.
Wenn Sie die EINGABETASTE drücken, beginnt der Überlagerungstest von Paaren von 3D-Volumenkörpern. Alle überlagernde 3D-Volumenkörper werden markiert, und die Anzahl überlagernder 3D-Volumenkörper und überlagernder Paare wird angezeigt.
Sich überlagernde Volumenkörper erstellen? <N>: Geben Sie j oder n ein, oder drücken Sie die EINGABETASTE.
Verwendet den Querschnitt einer Ebene sowie Volumenkörper zum Erstellen einer Region. Diese Region stellt den Schnitt durch die gewählte Ebene dar. Der Schnitt kann schraffiert oder aus dem Volumenkörper herausgeschoben und auf einen neuen Layer gelegt werden.
AutoCAD erstellt Regionen auf dem aktuellen Layer und fügt sie an der Position des Querschnitts ein. Bei Auswahl mehrerer Volumenkörper werden für jeden Volumenkörper getrennte Regionen erstellt.
Werkzeugkasten Volumenkörper:
Menü Zeichnen: Volumenkörper Querschnitt
Befehlszeile: qu oder Querschnitt
Objekte wählen: Verwenden Sie eine Objektwahlmethode.
Schnittebene von Objekt / ZAchse / Ansicht / XY / YZ / ZX / <3Punkte>: xy (hier)
Punkt auf XY-Ebene <0,0,0>: 0,0,10 (Zylinder liegen auf 0,0,0)
