Ansichtsfenster erstellen

Der gestrichelte Rahmen stellt den Druckbereich dar. Dieser ist abhängig vom eingestellten Drucker.

Es gibt einige „Drucker“ im Plotdialog, die nicht auf Papier ausdrucken, sondern Dateien erstellen, z.B.: JPG, DWF, PDF u.a.

Ansichtsfenster zeigen den dahinter liegenden Modellbereich an. Hier stellt man den Maßstab ein.

Befehl: ma ¿ oder  oder Ansicht / Ansichtsfenster / 1 Ansichtsfenster

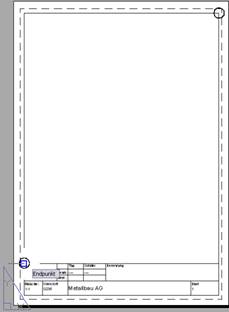

Ecke des Ansichtsfensters angeben oder

[Ein/Aus/Zbereich/SChattplot/speRren/Objekt/Polygonal/Holen/2/3/4] <Zbereich>: Linke untere Ecke zeigen (s. rechts)

Entgegengesetzte Ecke angeben: rechte obere Ecke zeigen



Werkzeugkasten Ansichtsfenster

Schalten Sie den Werkzeugkasten ein. RMT auf beliebige Symbolleiste / Ansichtsfenster aktivieren.

Im Nachschlagefeld stellen Sie den Maßstab ein.

  • Dialogfenster Ansichtsfenster anzeigen
  • Mansfen erzeugt Ansichtsfenster über 2 Punkte
  • Polygonales Ansichtsfenster, um z.B. das Schriftfeld auszusparen
  • Objekt, z.B. Kreis in Ansichtsfenster konvertieren
  • Ansichtsfenster zuschneiden







Maßstab über Tastatur einstellen

Aktivieren Sie das Ansichtsfenster durch Doppelklick oder durch Klick auf „Papier“ in der Statuszeile.

Das Ansichtsfenster wird mit einem dicken schwarzen Rahmen dargestellt. Sie befinden sich jetzt im verschiebbaren Modellbereich und können über den Zoom-Befehl den Maßstab einstellen.

Befehl: zo ¿

Fensterecke angeben, Skalierfaktor eingeben (nX oder nXP) oder

[Alles/Mitte/Dynamisch/Grenzen/Vorher/FAktor/FEnster/Objekt] <Echtzeit>: g ¿ (zentriert Zeichnung)

Fensterecke angeben, Skalierfaktor eingeben (nX oder nXP) oder

[Alles/Mitte/Dynamisch/Grenzen/Vorher/FAktor/FEnster/Objekt] <Echtzeit>: 1xp ¿ (Maßstab 1:1)

1:2 entspricht 0.5xp

1:4 entspricht 0.25xp

2:1 entspricht 2xp

Wenn Sie über die Tastatur den Maßstab ändern, wird der Beschriftungsmaßstab nicht geändert.

Tipp:

Sie können im verschiebbaren Modellbereich (Doppelklick in das Ansichtsfenster, damit der Modellbereich aktiviert wird) bemaßen. Wenn im Bemaßungsstil im Register Einpassen die „Skalierung für Bemaßungen“ auf „Bemaßung mit Layout skalieren“ gestellt wird, rechnet AutoCAD die Maßtexthöhe automatisch so um, dass beim eingestellten Maßstab der Text in der richtigen Höhe dargestellt wird. In AutoCAD 2008 ist es praktischer, über den Beschriftungsmaßstab zu skalieren.



Hinweis:

Diese Einstellung ist sonst aber unpraktisch. Stellen Sie während des Konstruierens den „Globalen Skalierfaktor“ auf eine angemessene Größe. Späterer gewünschter Maßstab 5:1, Maßtext 1:5 (0.2).











Ansichtsfenster sperren

Wenn ein Ansichtsfenster nicht mehr geändert werden soll (Position und Maßstab), können Sie es über die RMT sperren.





Papierbereich aktivieren

Klicken Sie auf die Schaltfläche „Modell“ in der Statuszeile.  oder doppelklicken Sie außerhalb des Ansichtsfensters in den grauen Bereich. Sie können auch über die Tastatur den über den Befehl: pb ¿ den Papierbereich aktivieren, Befehl: mb ¿, um den Modellbereich zu aktivieren.
