Oberflächensymbol erzeugen

Befehl: l

LINIE Von Punkt: 50,50

Nach Punkt: 20 (Richtung zeigen: nach rechts)

Linie nach oben versetzen

Befehl: vs

VERSETZ

Abstand oder Durch punkt <Durch punkt>: 3.5

Objekt wählen, das versetzt werden soll:

Seite, auf die versetzt werden soll?

Letzte Linie nach oben versetzen

Befehl:

VERSETZ

Abstand oder Durch punkt <3.50>:

Objekt wählen, das versetzt werden soll:

Seite, auf die versetzt werden soll?

Linie von Mitte der unteren Linie

Befehl: l

LINIE Von Punkt: mit

von

Nach Punkt: @20<60

Nach Punkt:

Spiegeln der 60-Grad-Linie nach rechts (=120 Grad)

Befehl: sp

SPIEGELN

Objekte wählen: 1 gefunden

Objekte wählen:

Erster Punkt der Spiegelachse: Zweiter Punkt:

Alte Objekte löschen? <N>

Stutzen der überflüssigen Linien

Befehl: su

STUTZEN

Schnittkanten wählen: (PROJMODE = BKS; EDGEMODE = Nichtdehnen)

Objekte wählen:

Projektion/Kante/ZUrück/<Objekt wählen, das gestutzt werden soll>:

Löschen der nicht benötigten Linien

Befehl: lö

LÖSCHEN

Erstellen von Attributen

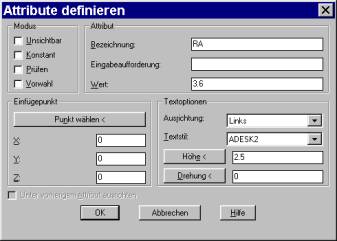

1. Befehl: dad ¿ oder Zeichnen/Block/Attribute...

Bezeichnung: RA
Name

Wert: 3.6
Vorgabewert, der geändert werden kann

Punkt wählen<

innerhalb der Zeichnung zeigen

Stellen Sie die Textausrichtung auf "rechts"

Bestätigen Sie dann mit OK.

Aufgabe:

¨ Speichern Sie die Geometrie mit dem Attribut "RA" als Block

¨ Speichern Sie den Block als Wblock (wie oben beschrieben)

¨ Fügen Sie den Block ein (Datei)

¨ Geben Sie die Attributwerte ein (Wenn Dialogfenster nicht sichtbar Befehl: attdia ¿ 1 ¿ )
