Inventor

Schweißkonstruktion aus Baugruppe erstellen

Wenn man eine Baugruppe hat, kann diese leicht in eine Schweißkonstruktion umgewandelt werden.

Vorsicht: Zurück geht’s nicht.

Vorgehen

Anwendung / Schweißkonstruktion

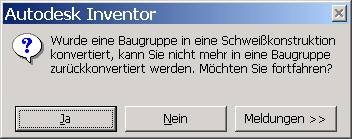

Meldung bestätigen

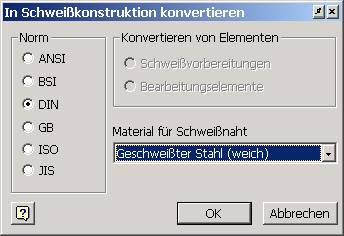

DIN einstellen und Werkstoff wählen

V-Naht erstellen

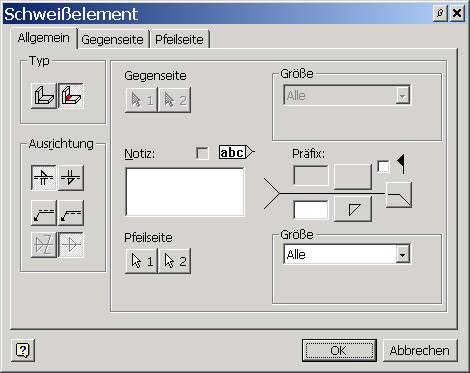

Im Register Allgemein „Kehlnaht“ wählen

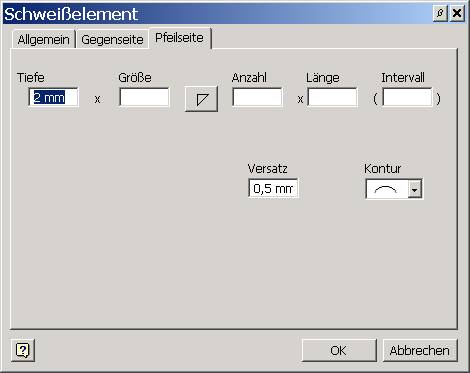

Register Pfeilseite wählen
Pfeilseite auf die gewünschte Tiefe stellen
Kontur wählen (falls gewünscht)
Höhe der Kontur eingeben

Im Register Allgemein die beiden Seiten, die das V bilden, wählen

So sieht’s aus.
