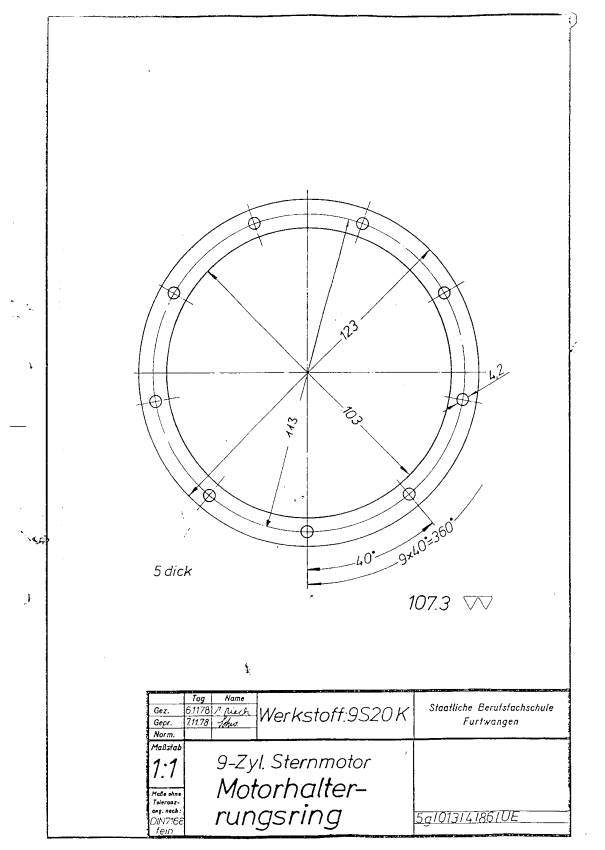

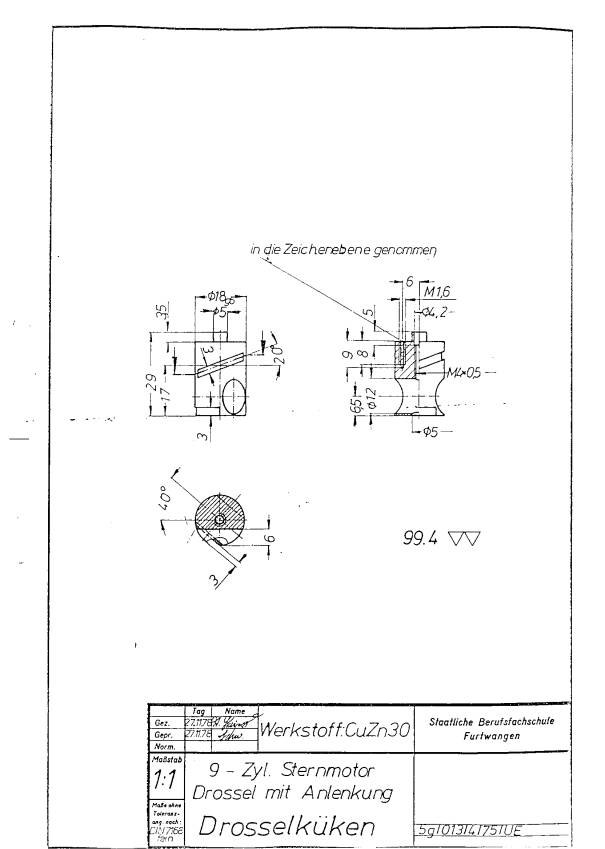

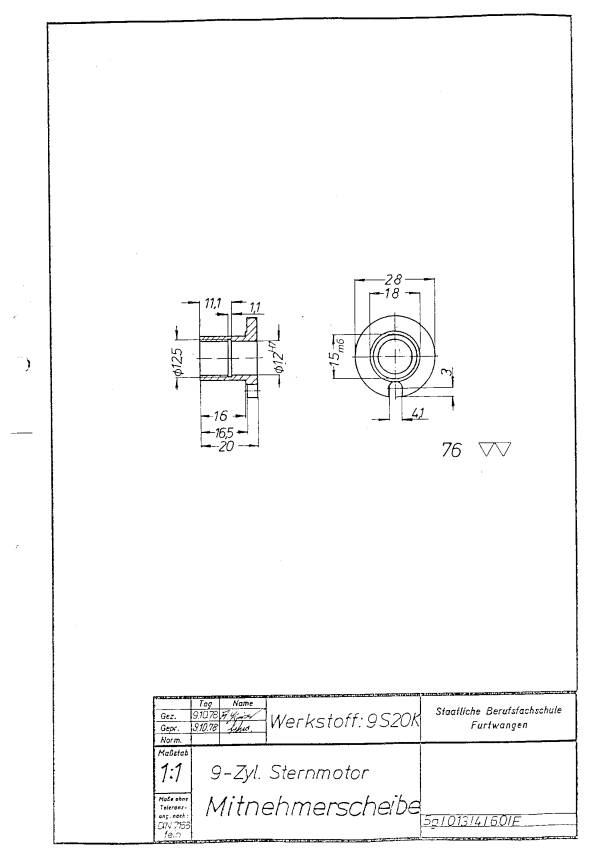

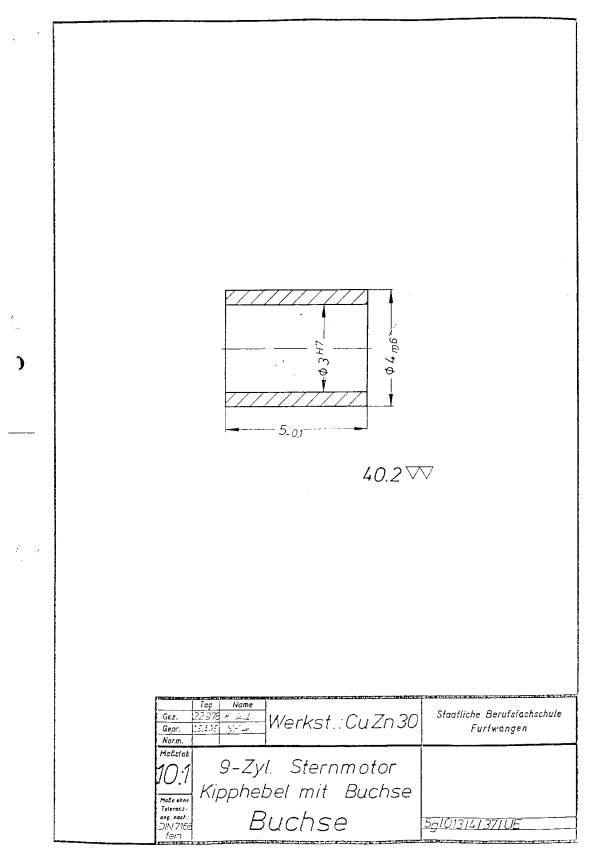

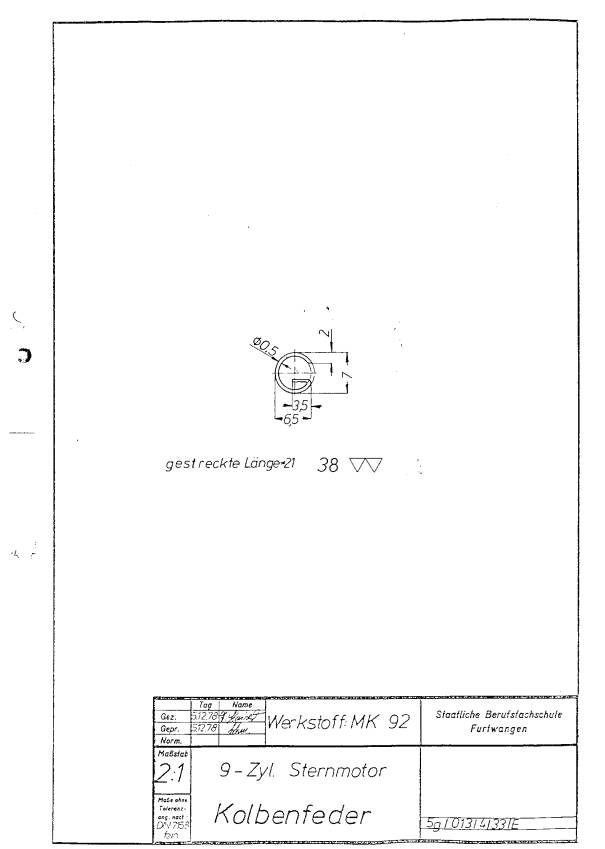

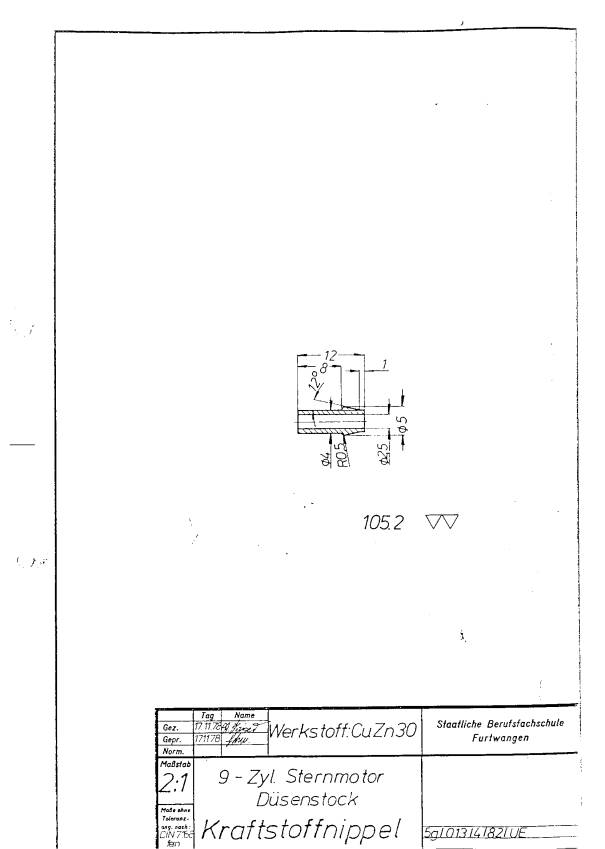

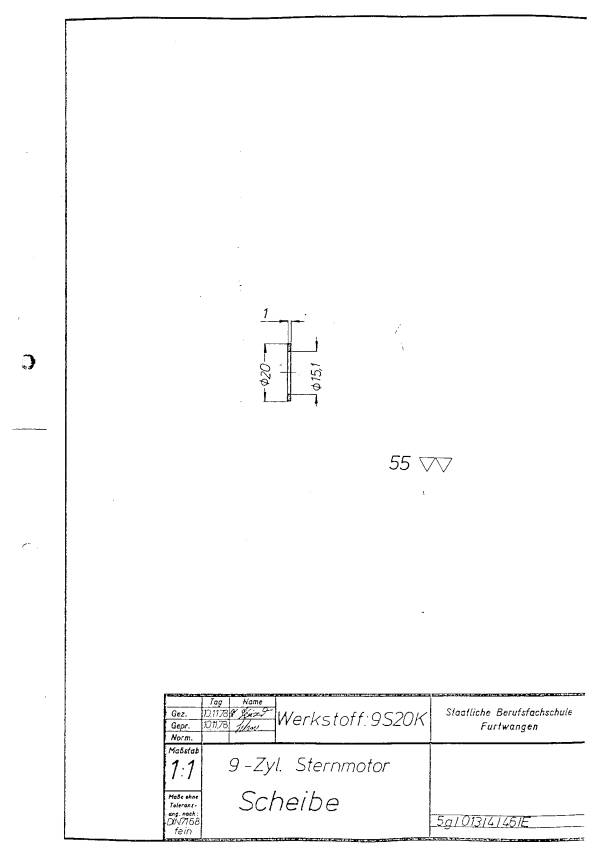

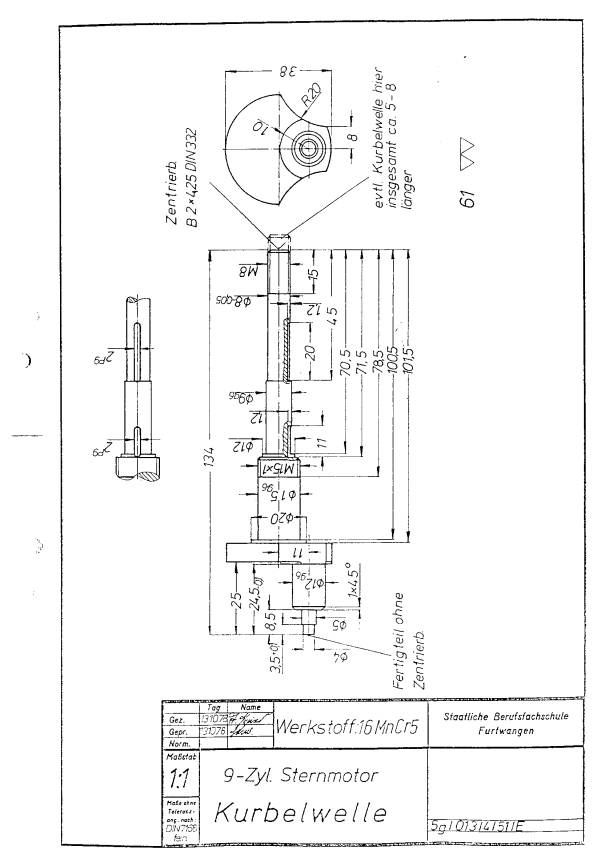

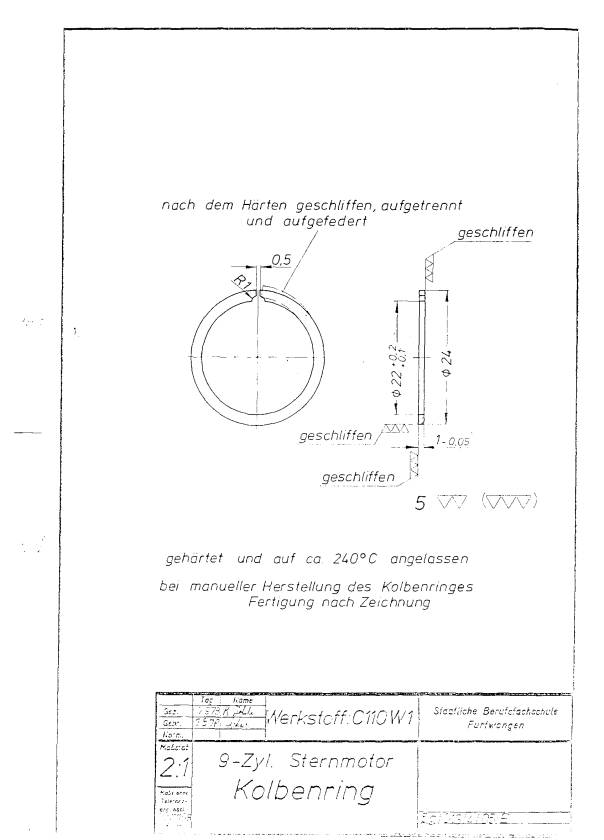

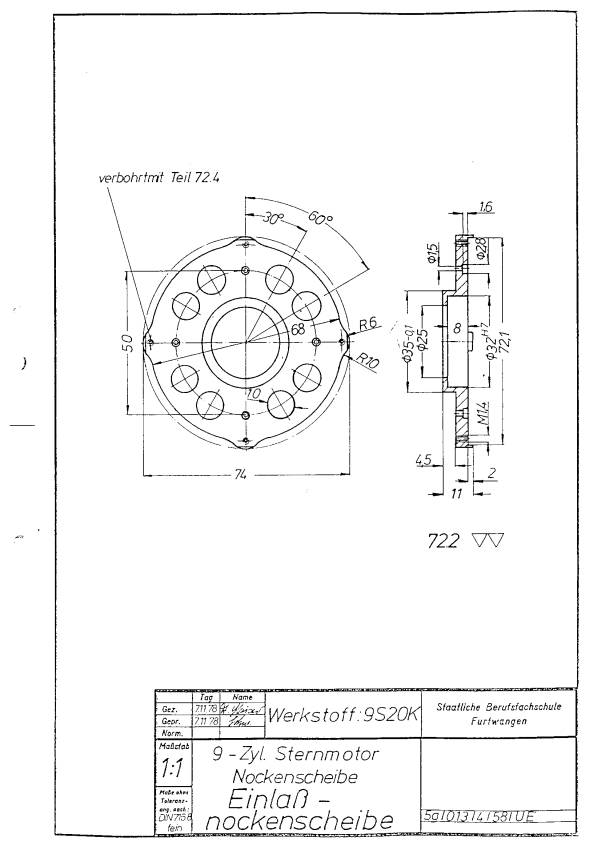

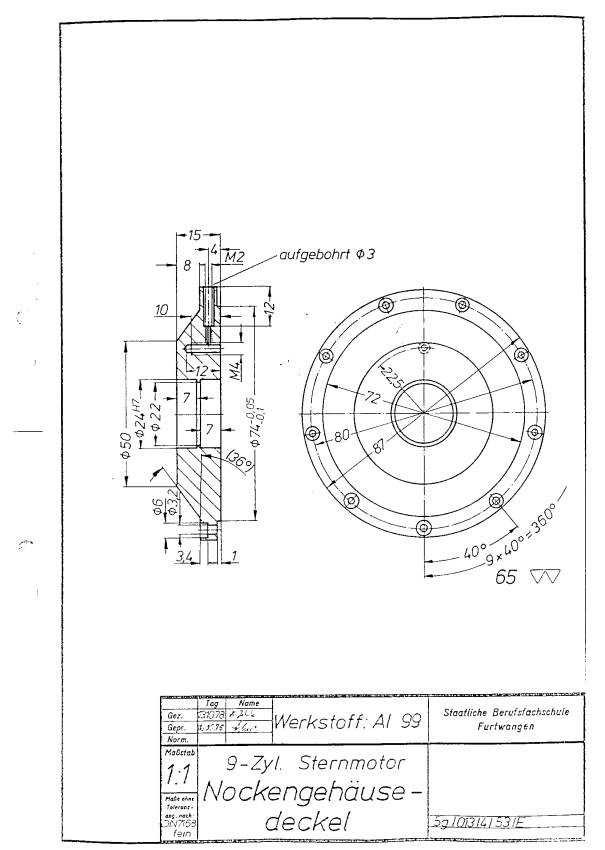

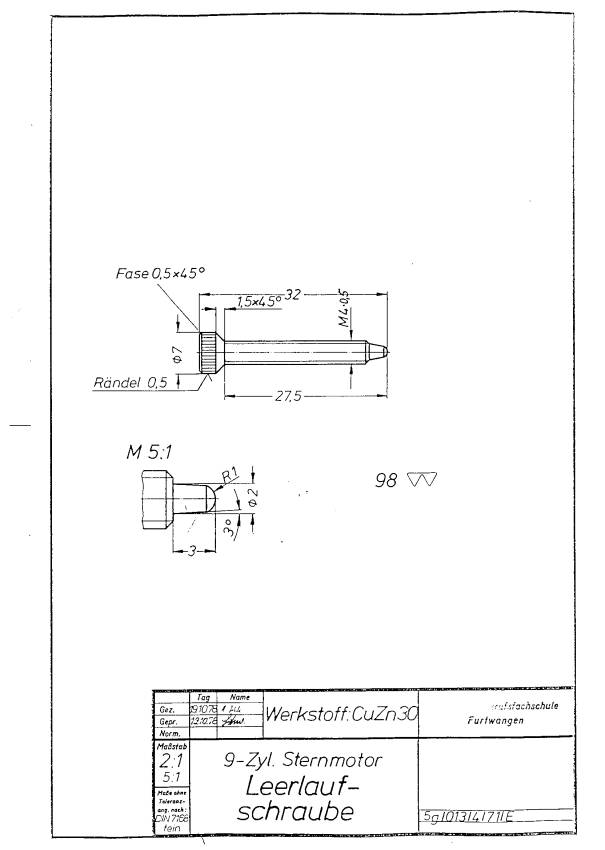

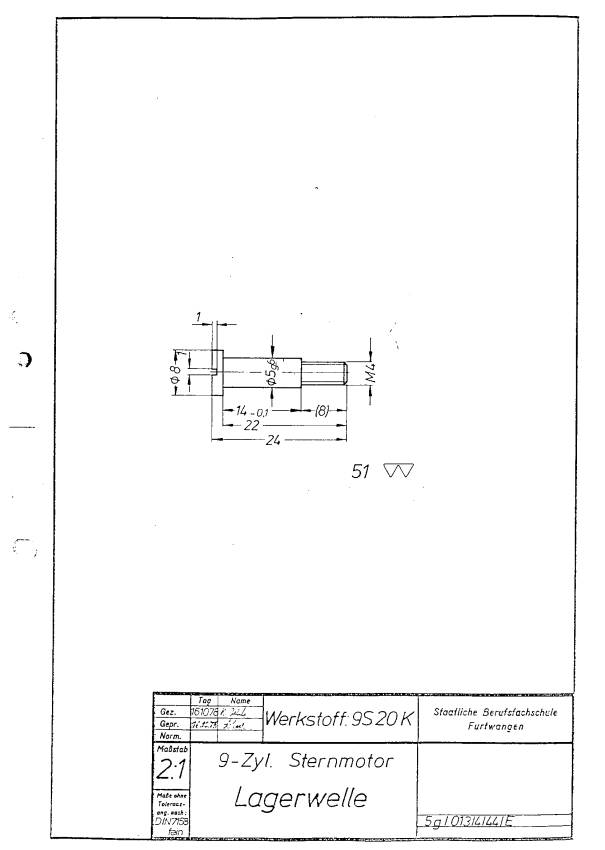

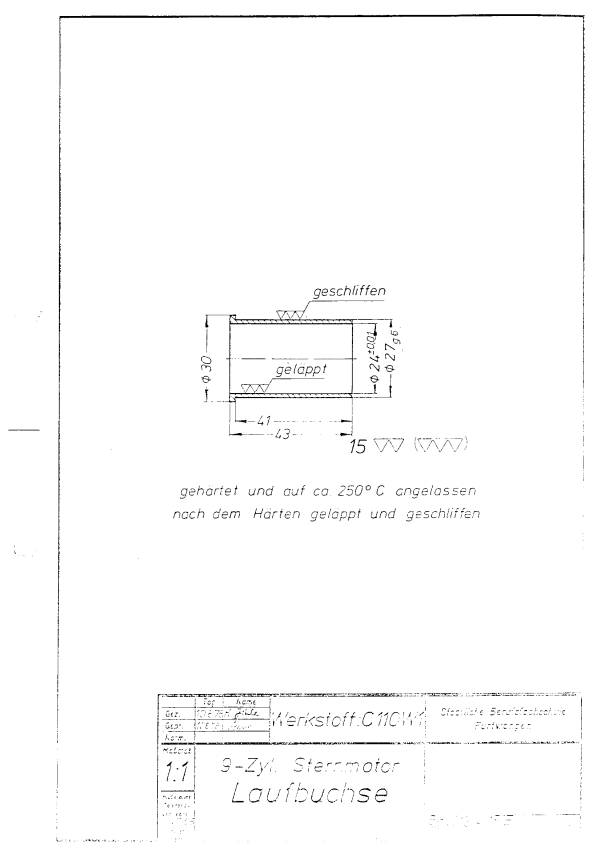

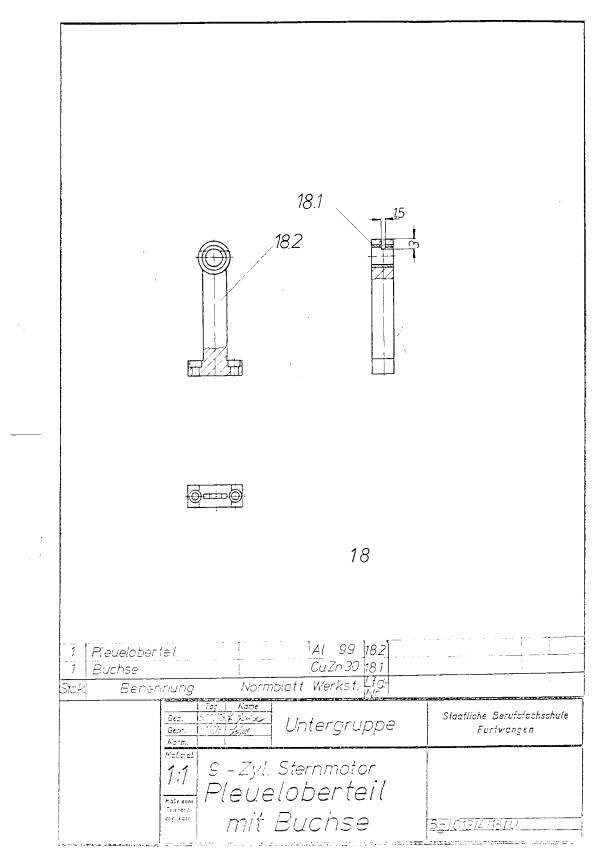

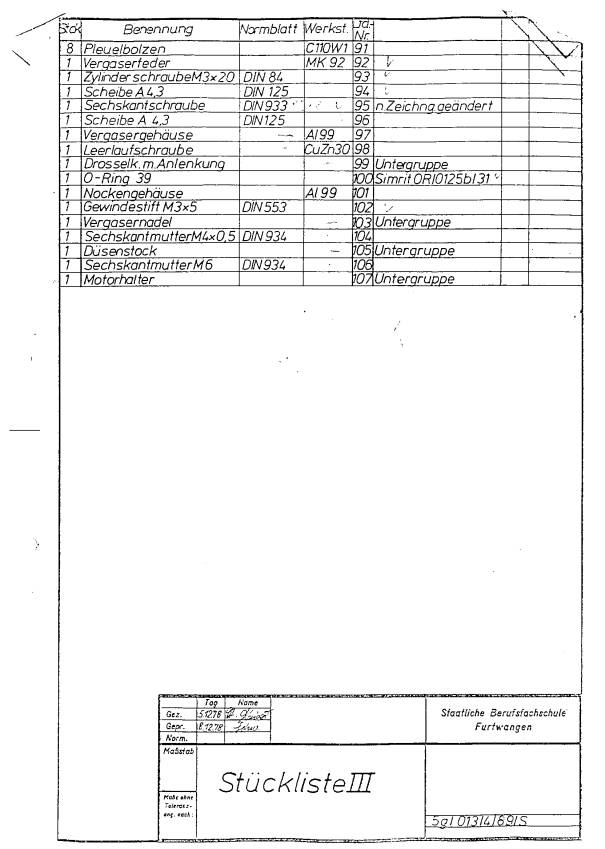

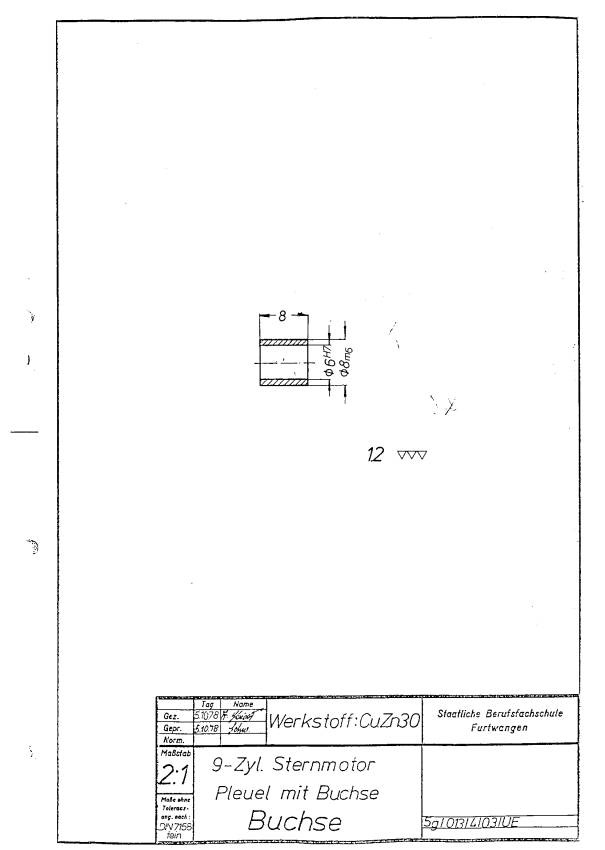

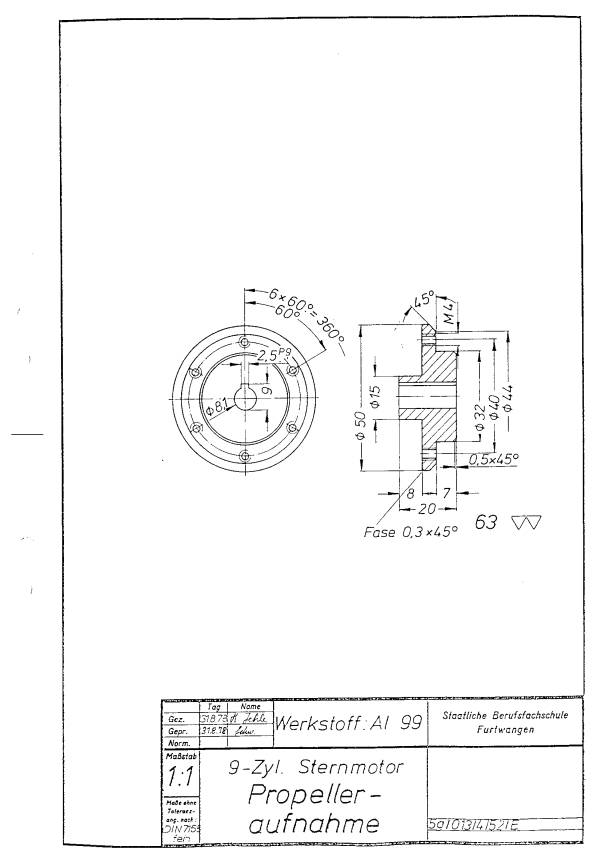

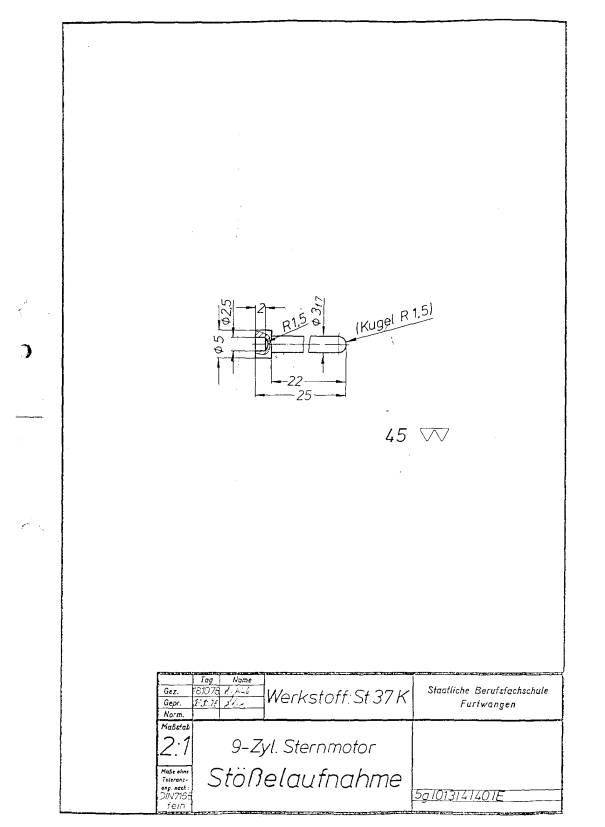

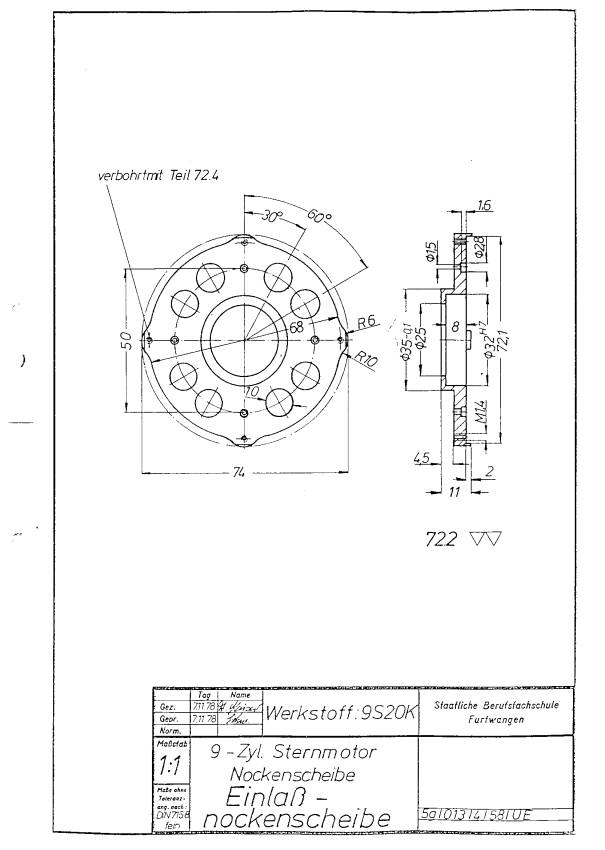

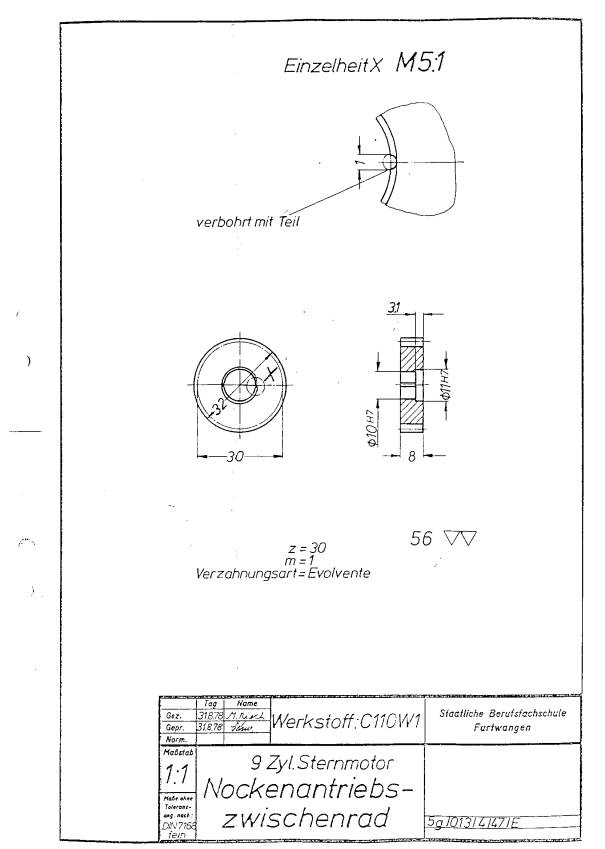

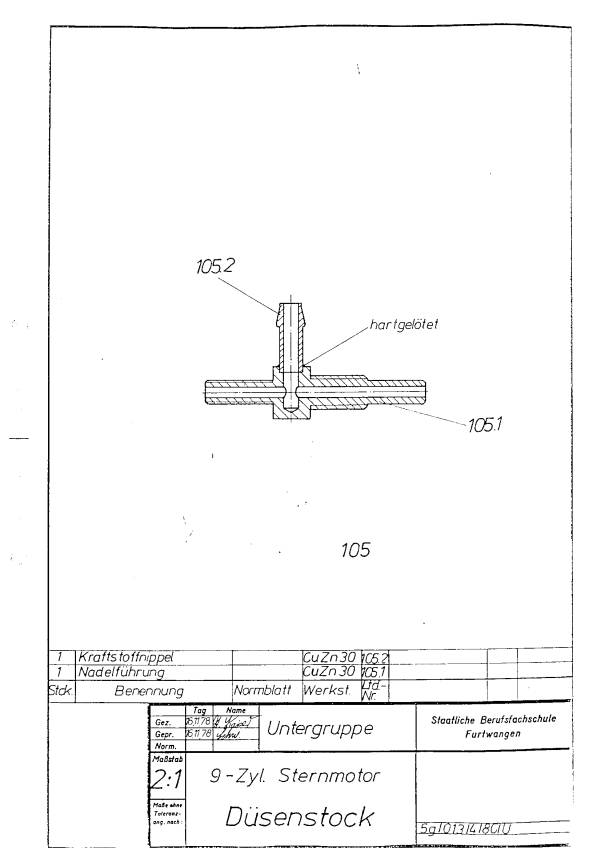

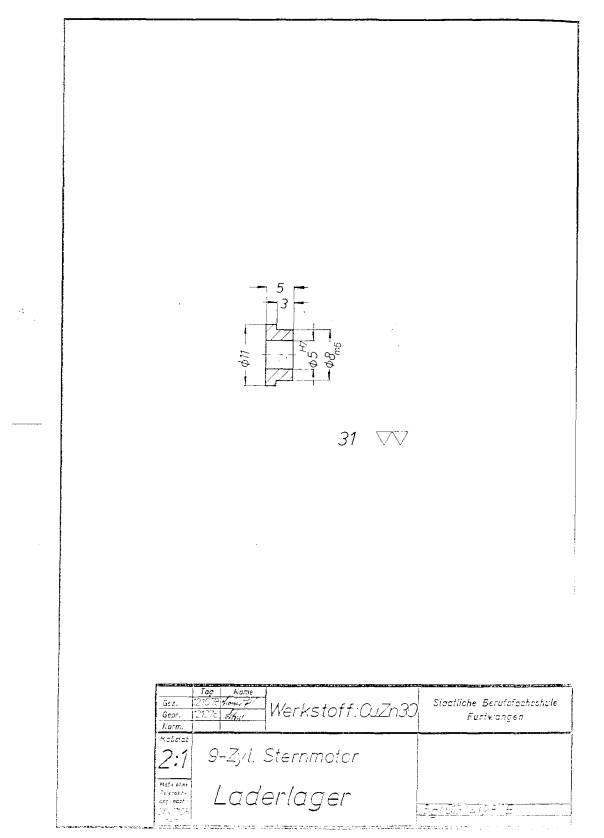

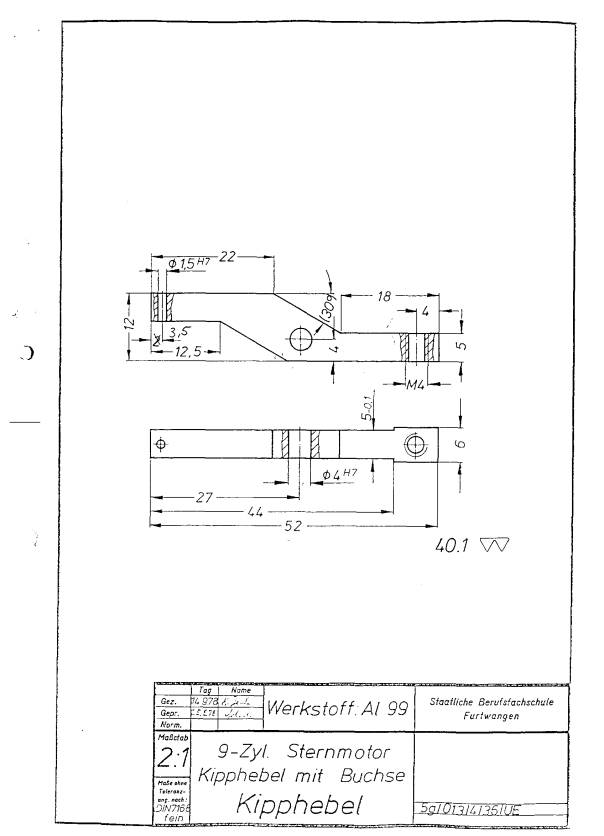

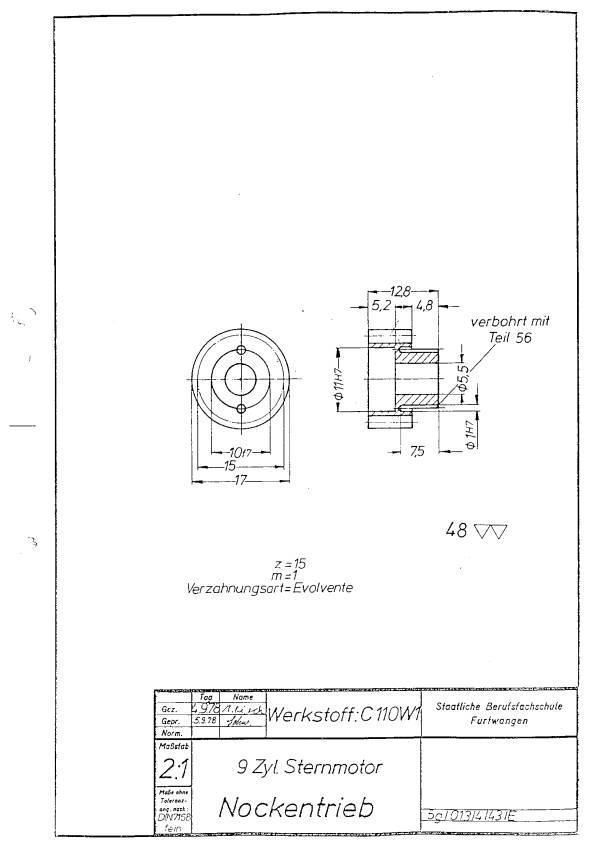

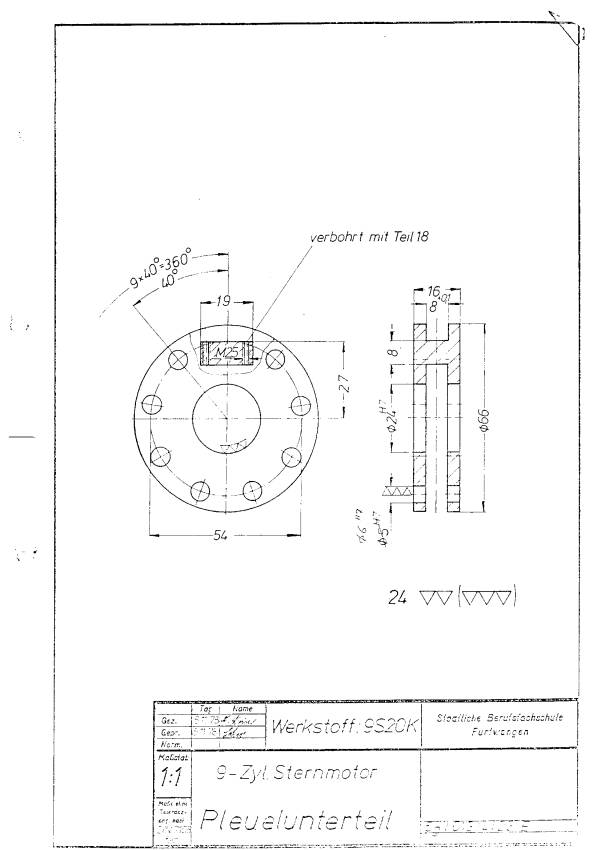

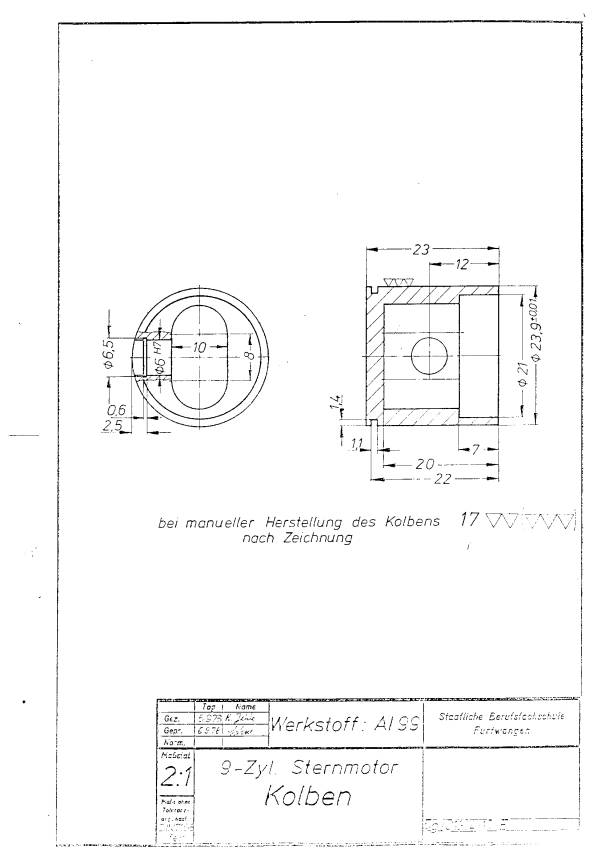

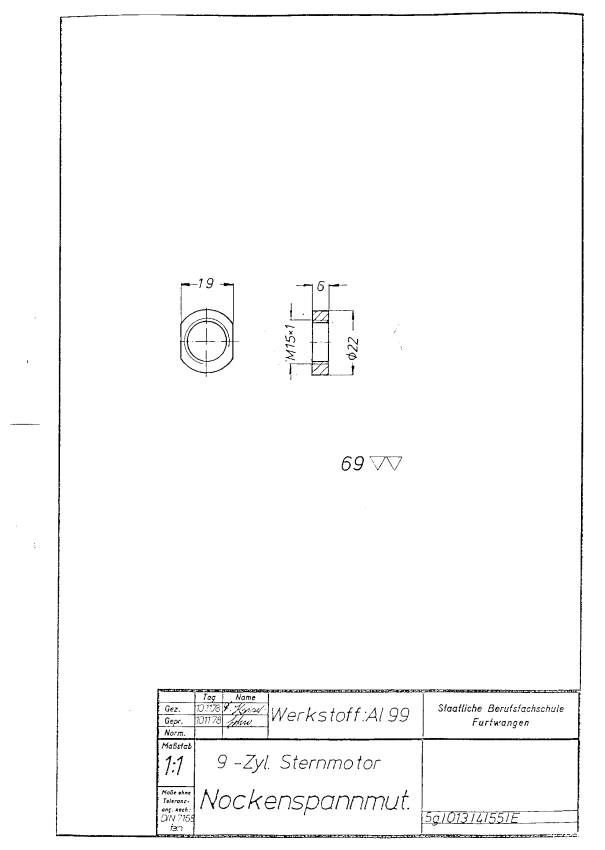

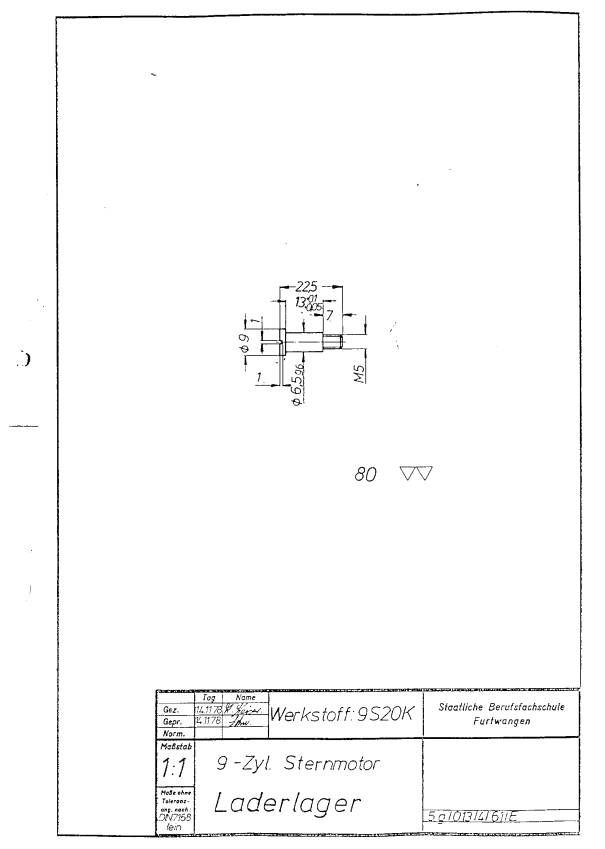

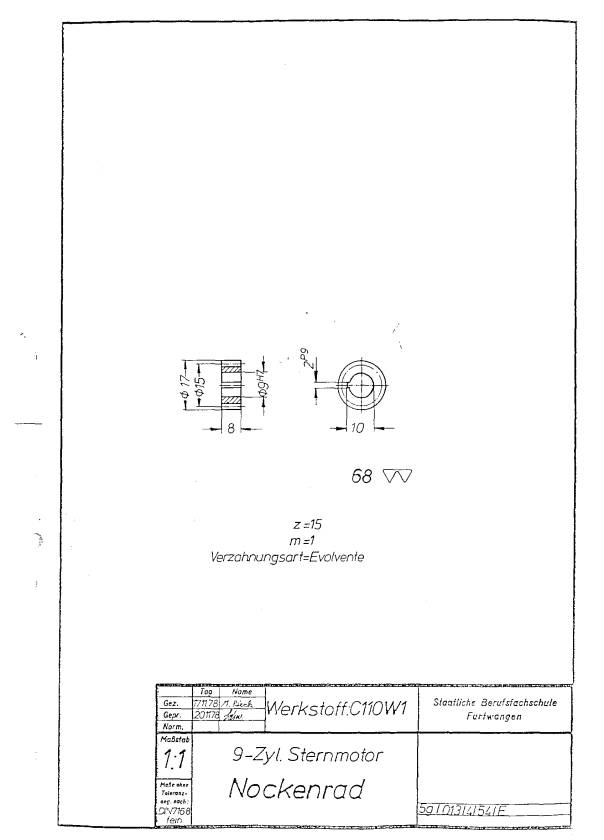

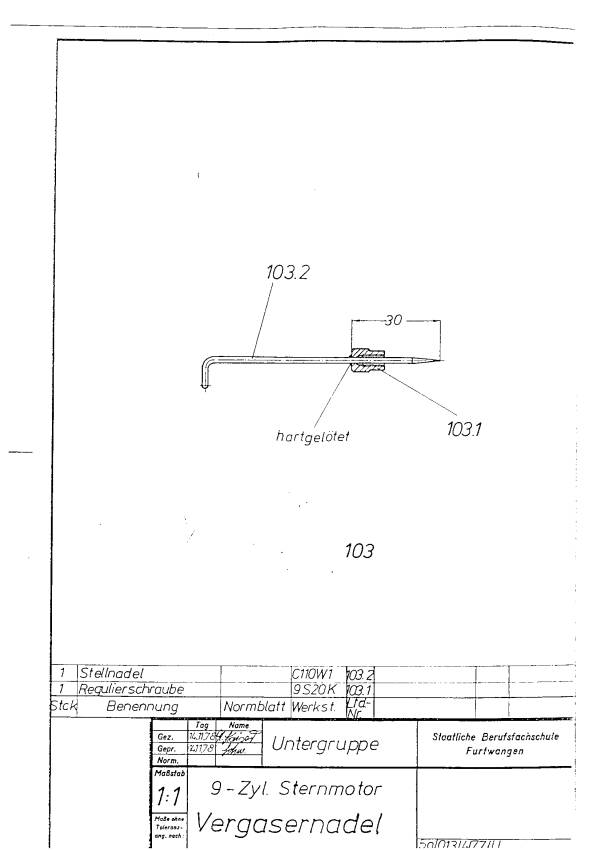

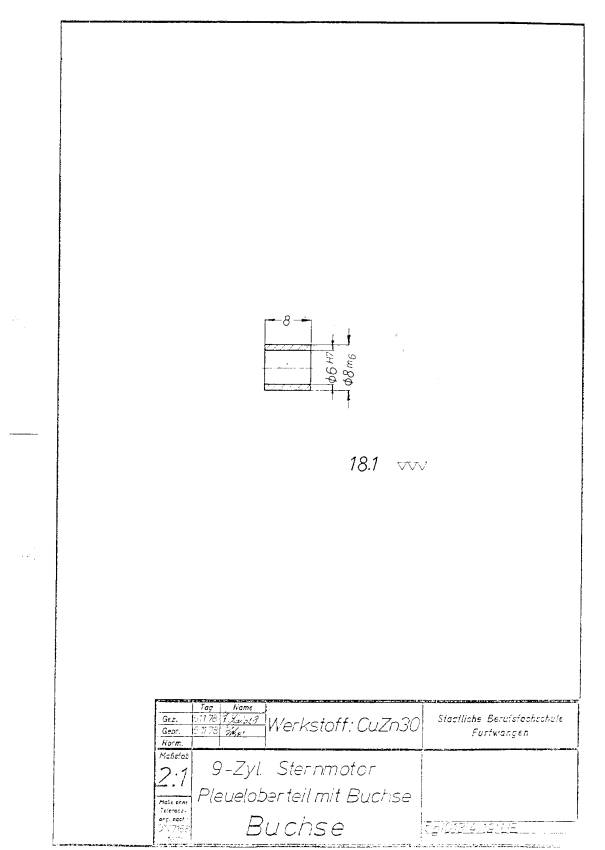

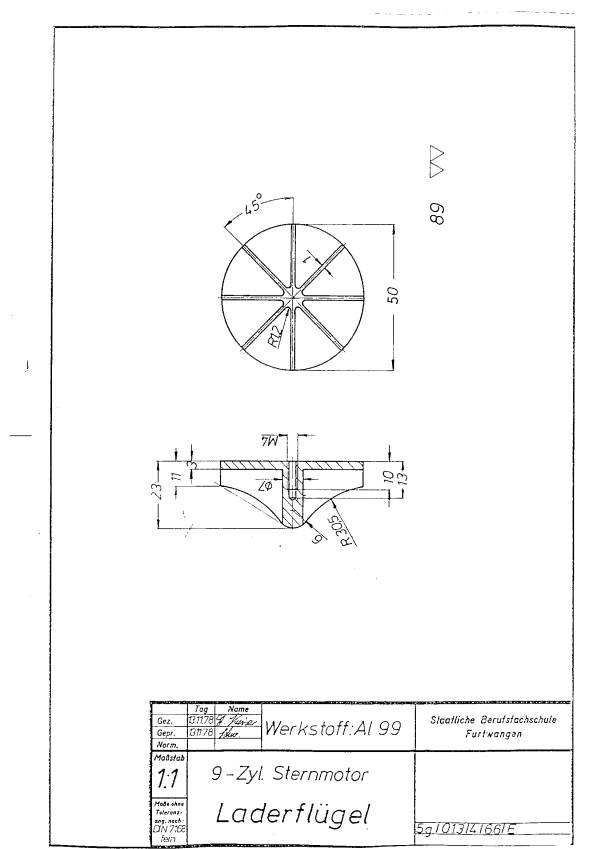

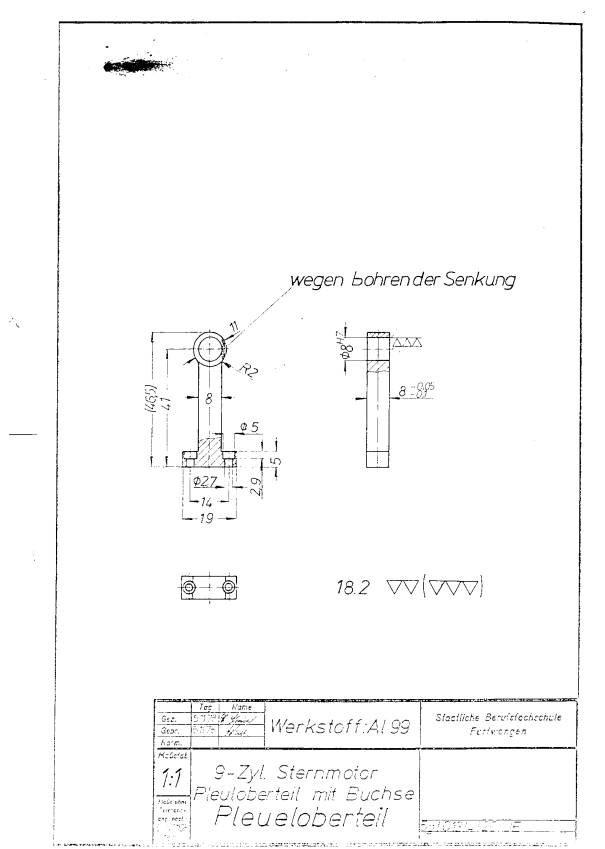

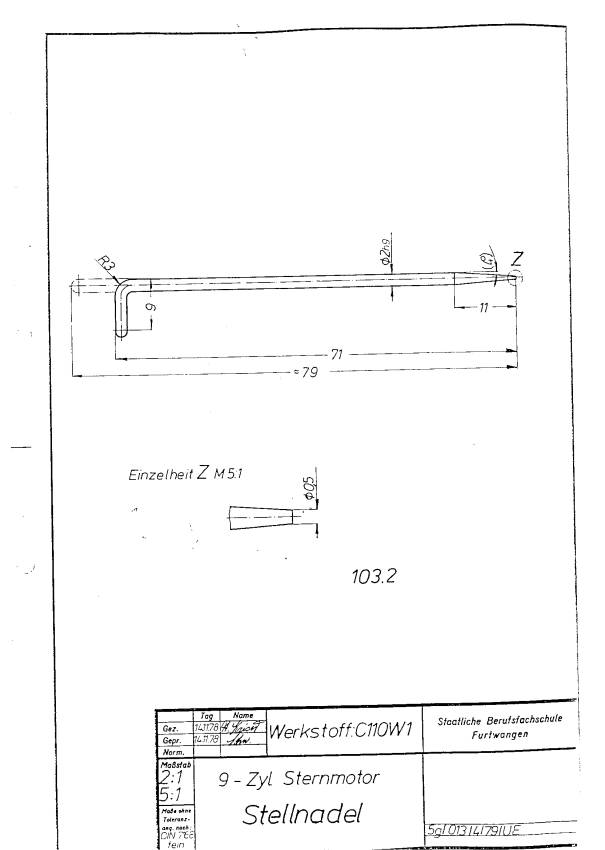

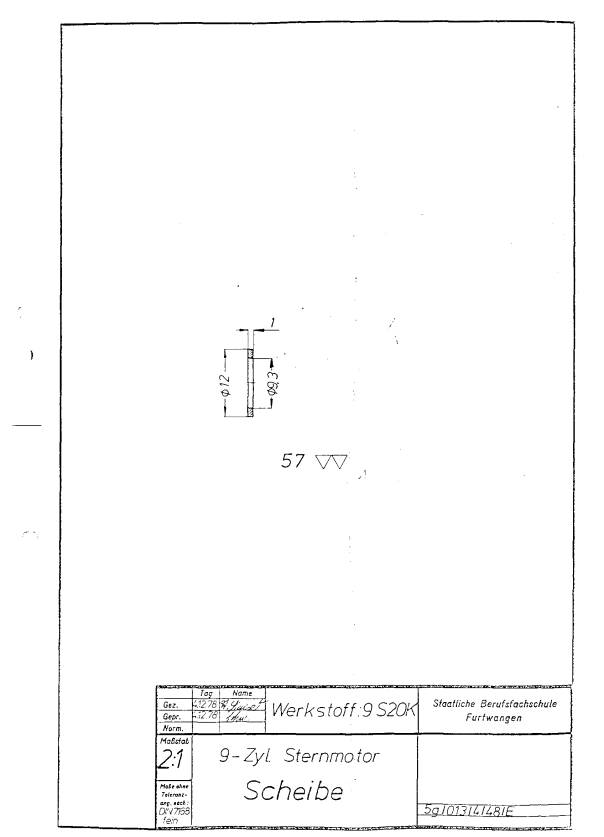

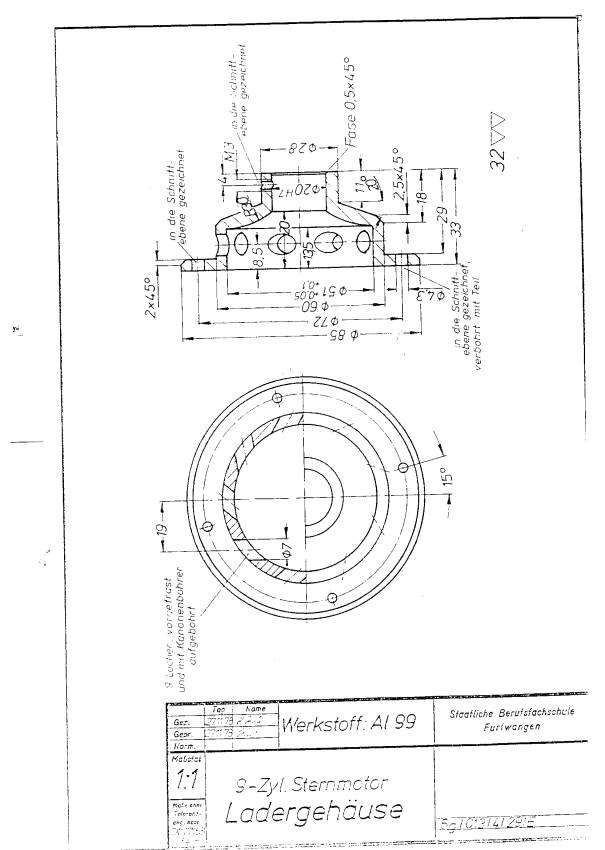

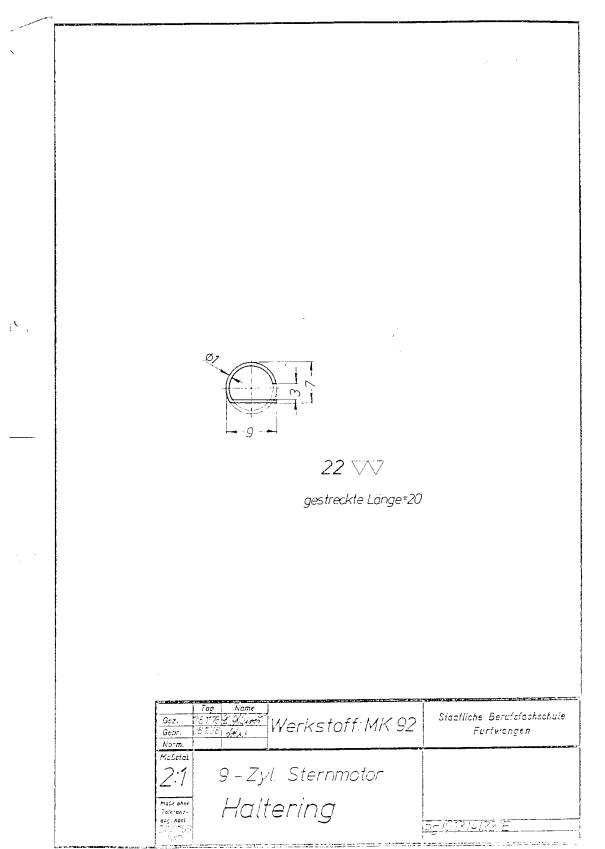

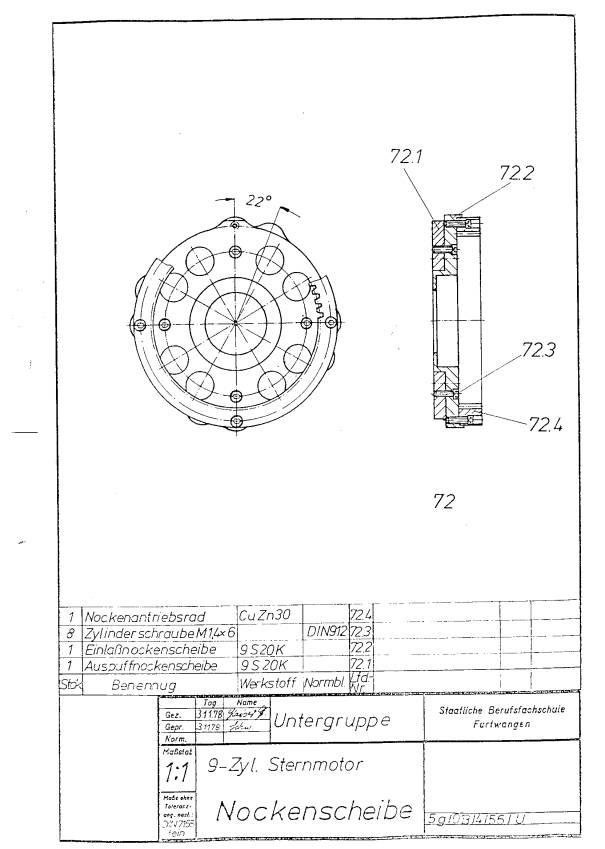

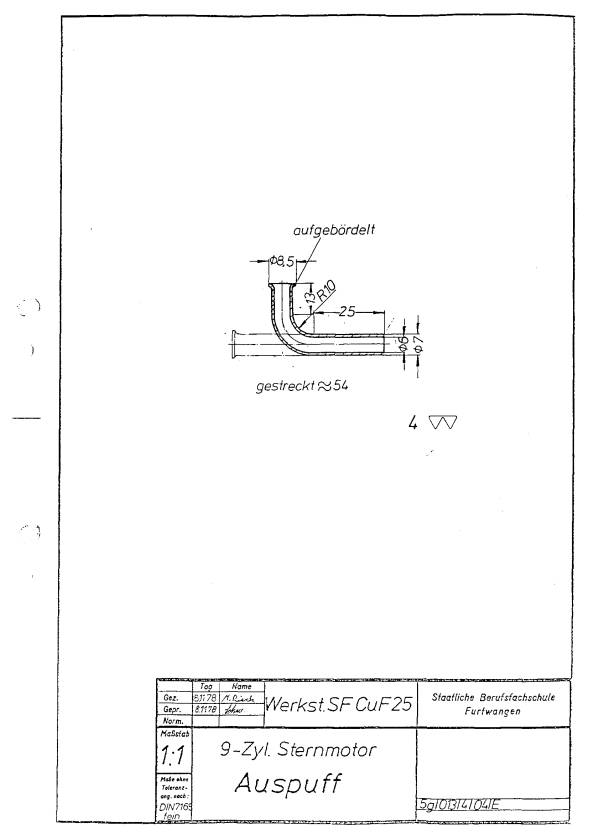

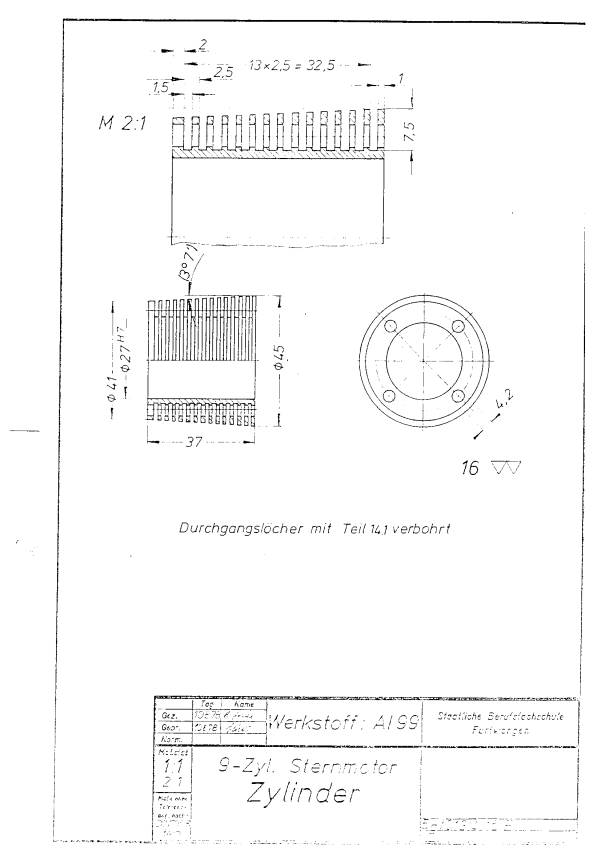

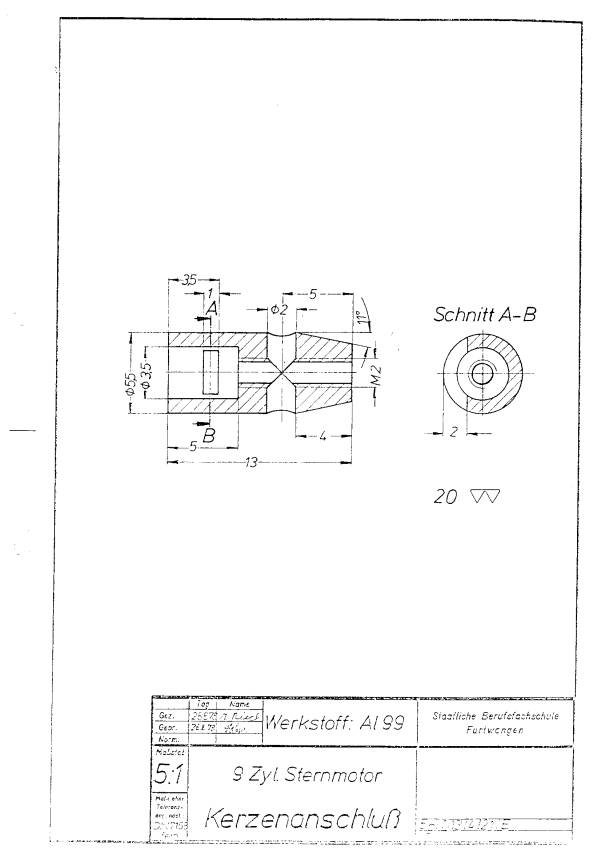

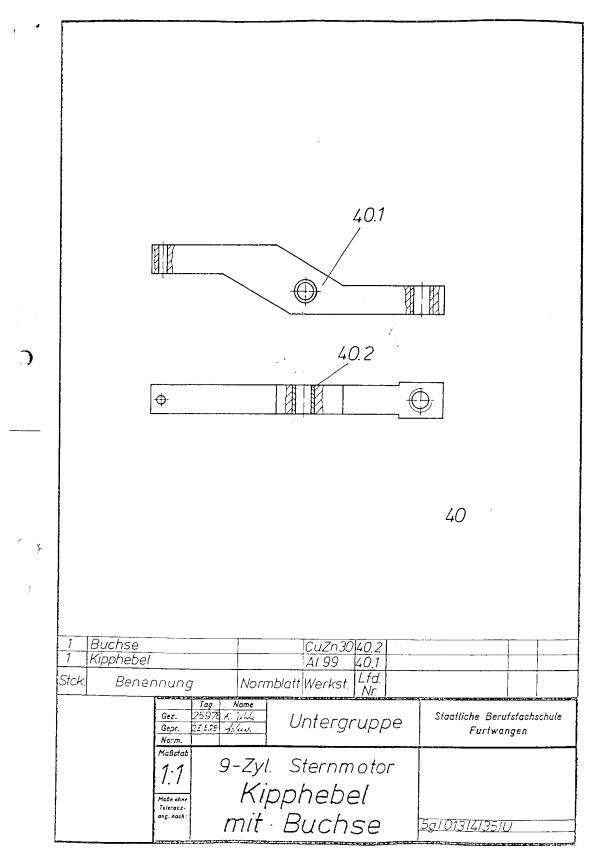

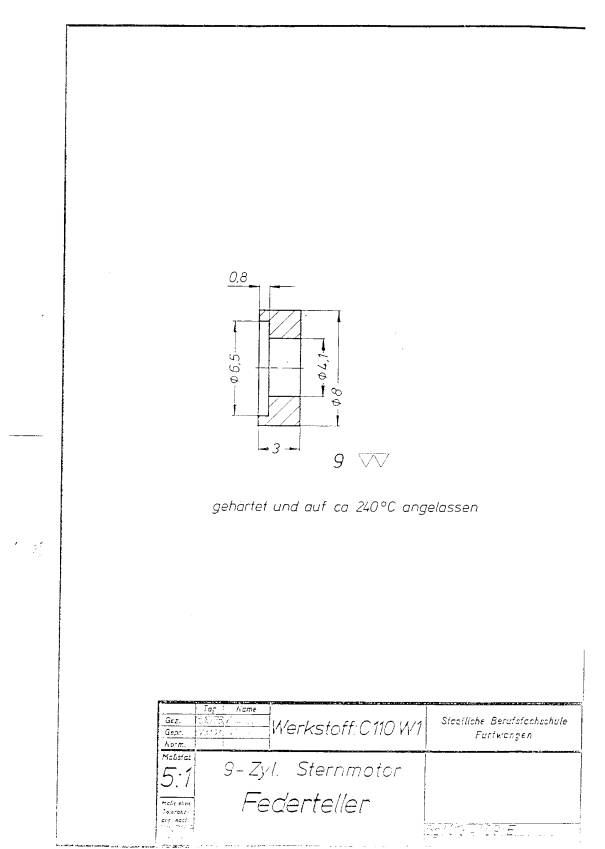

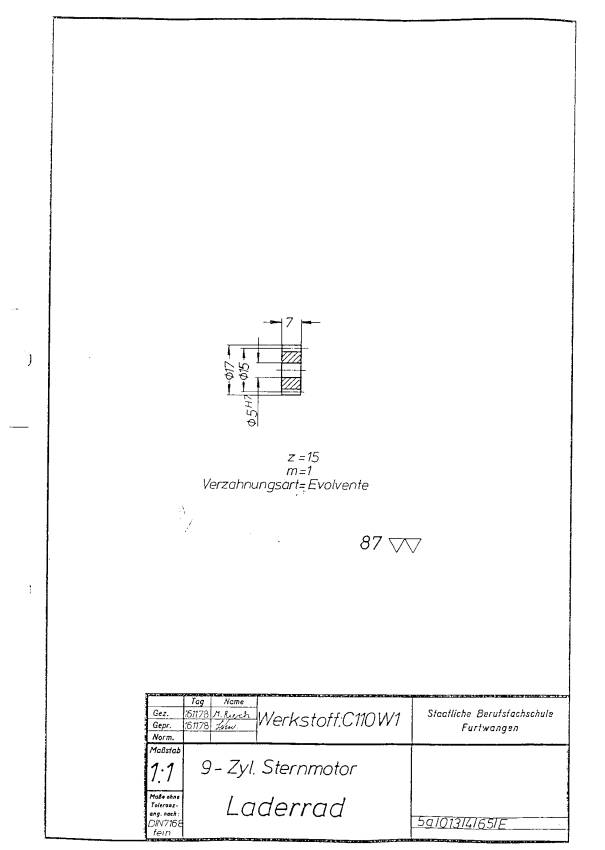

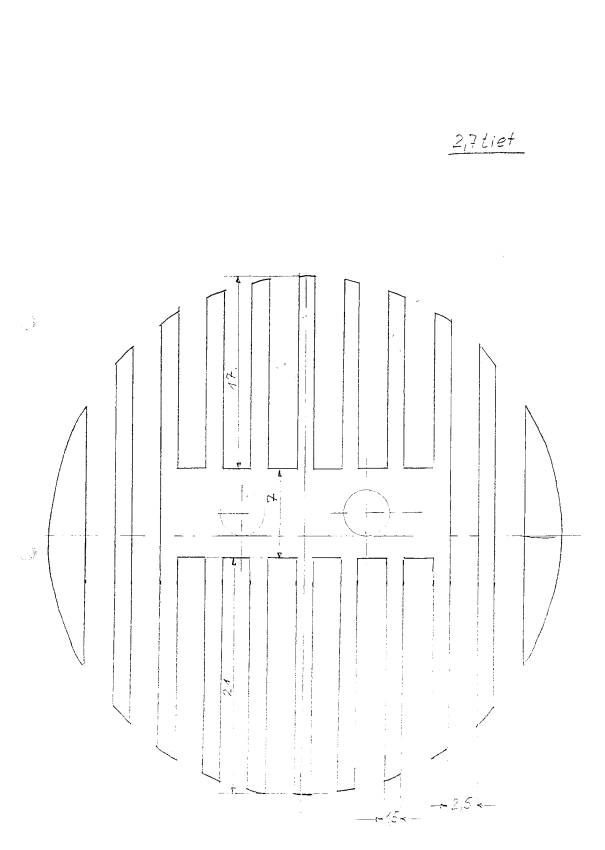

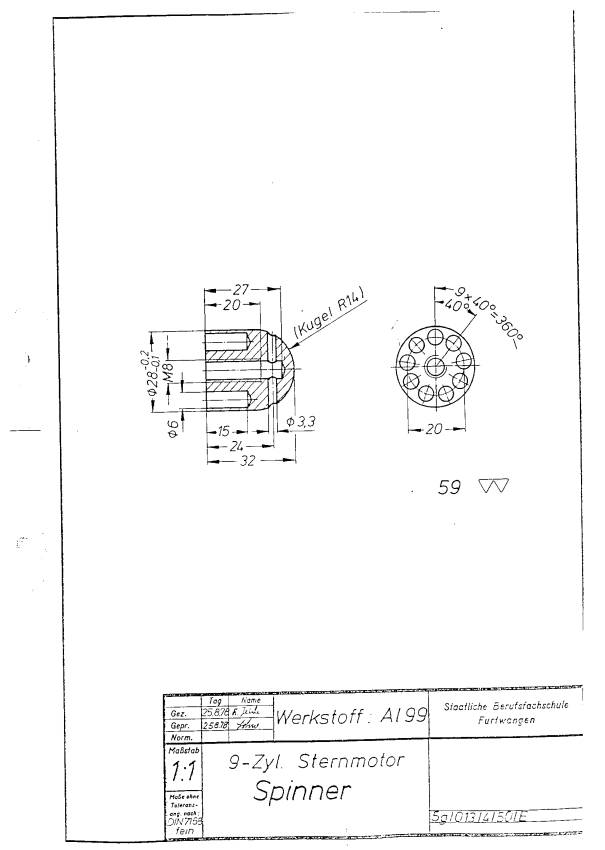

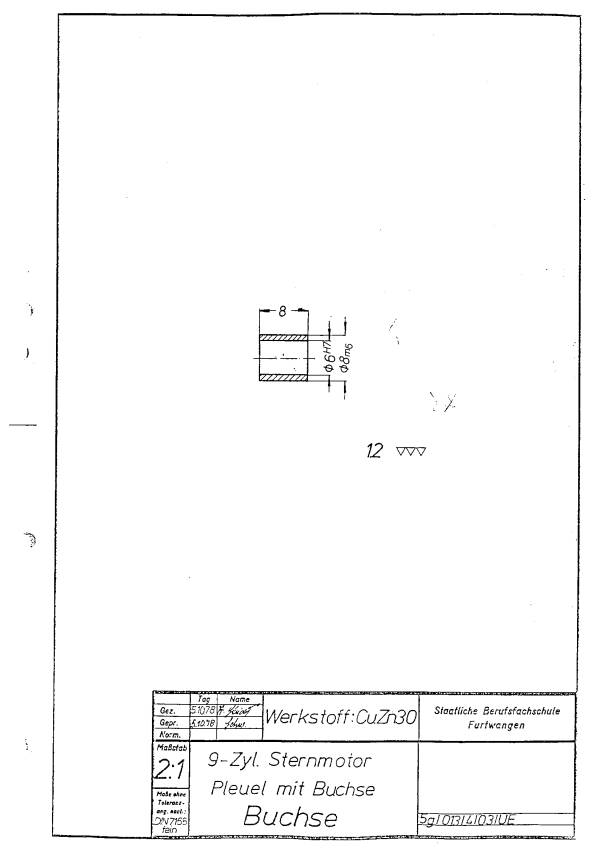

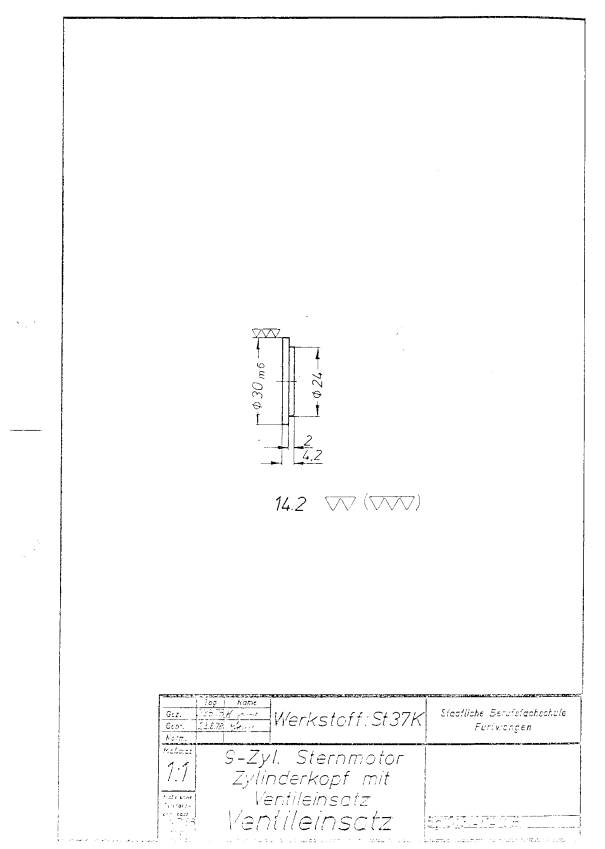

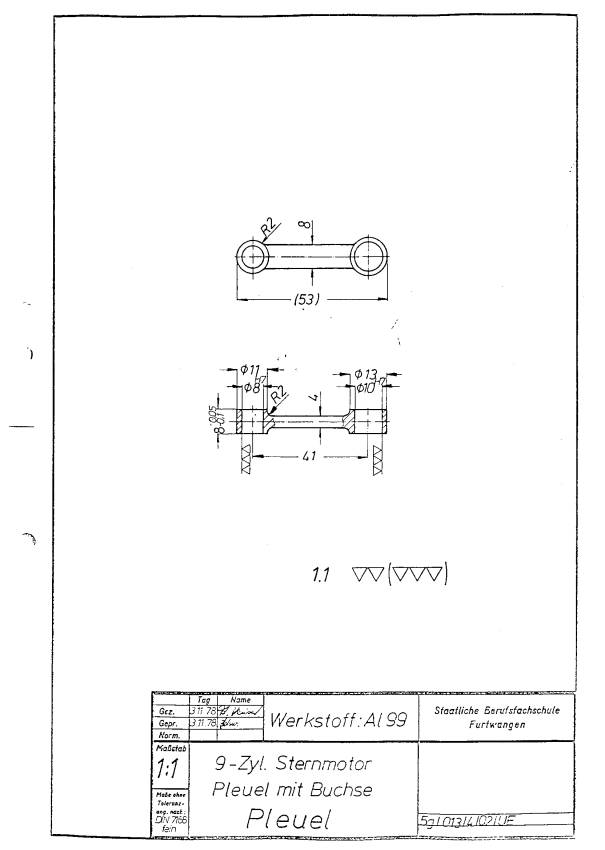

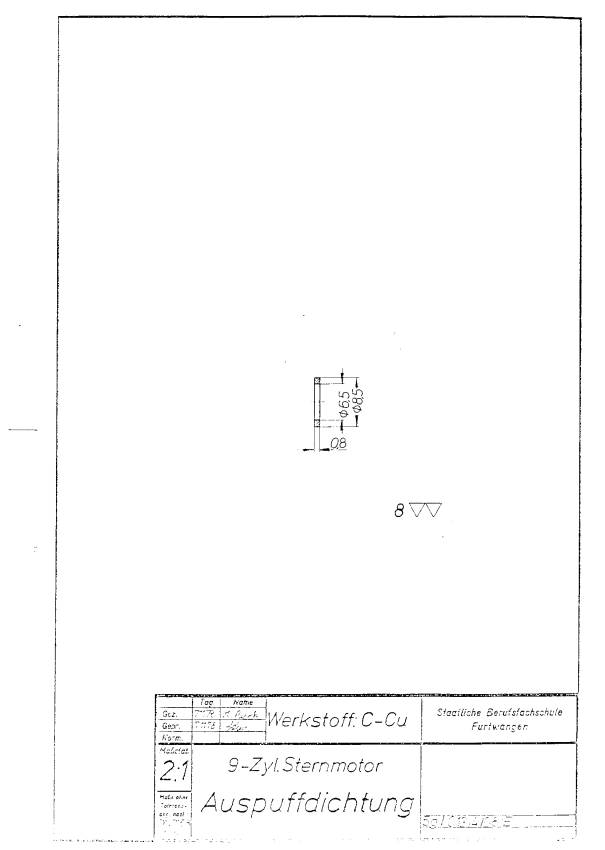

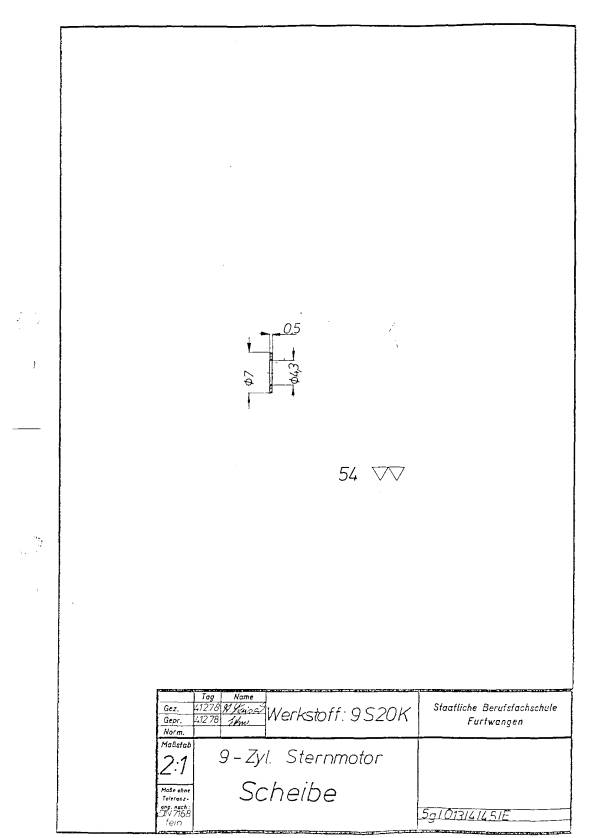

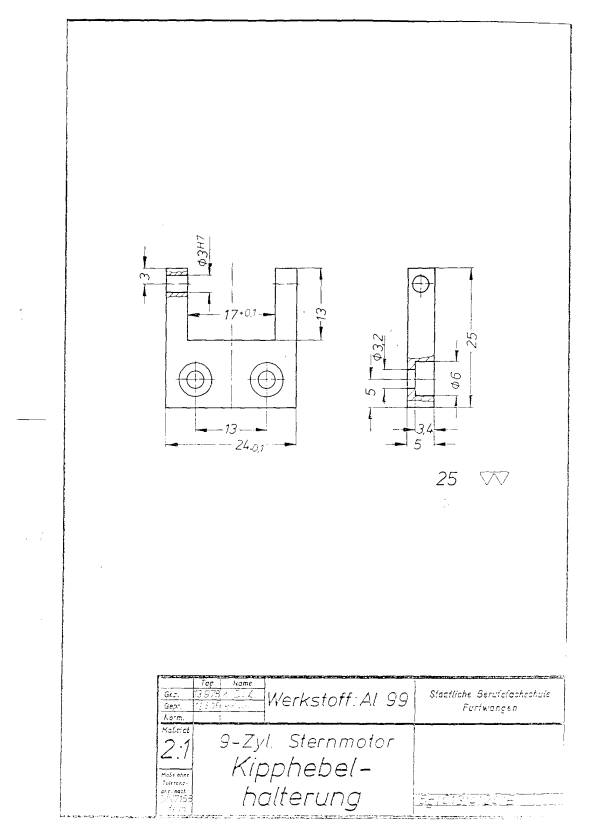

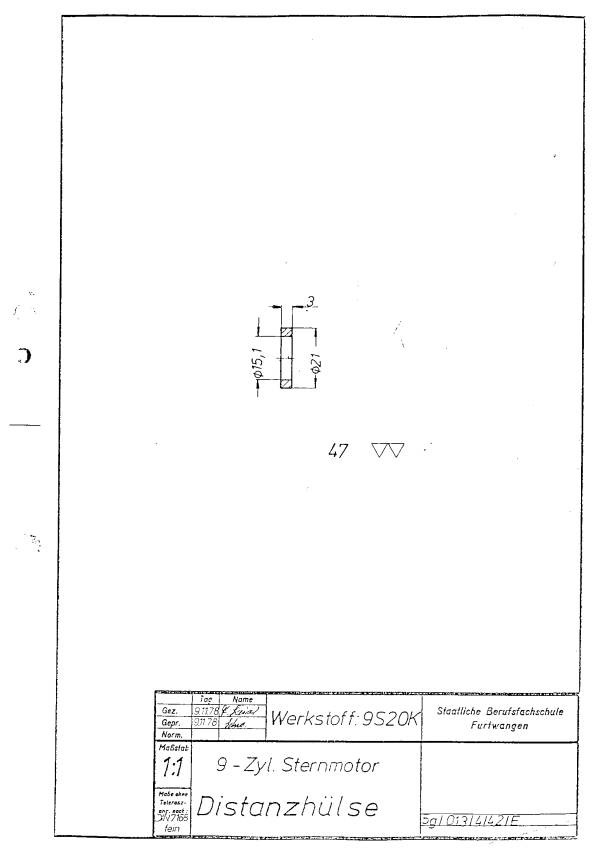

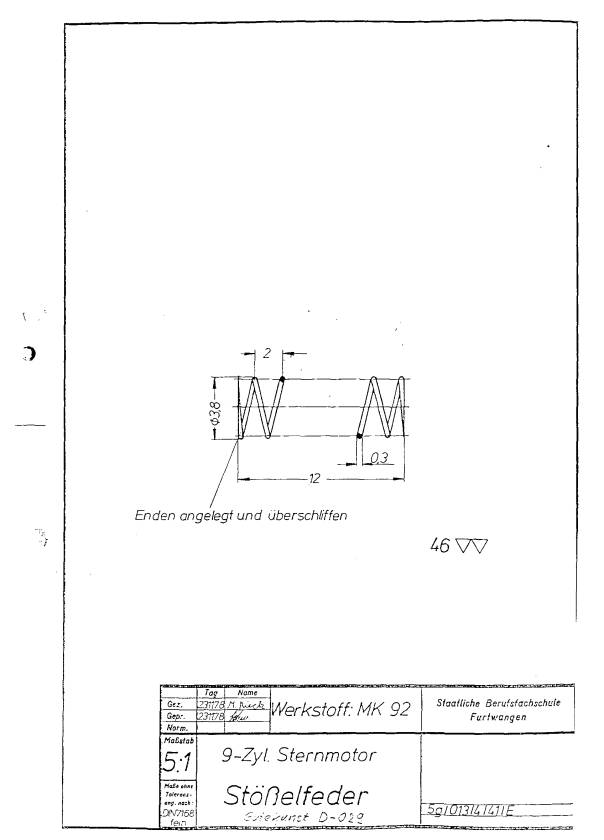

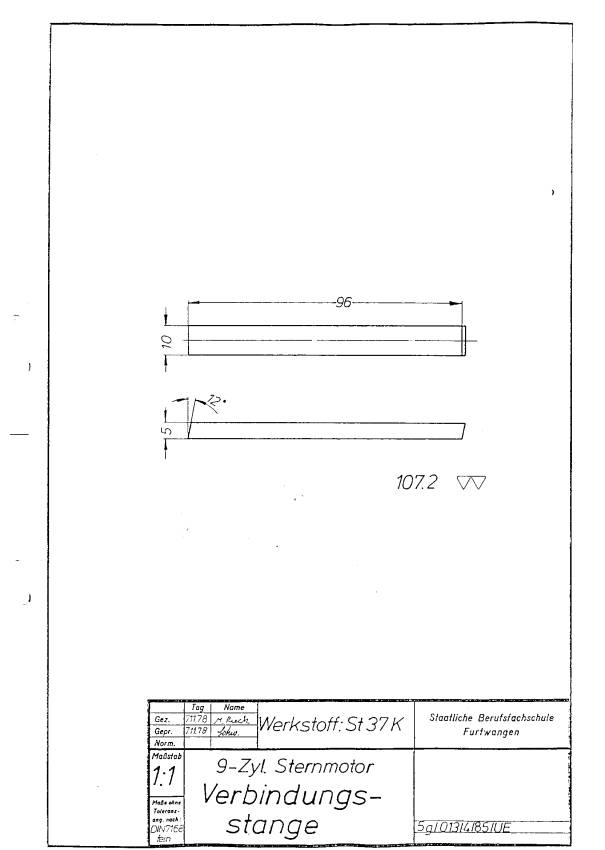

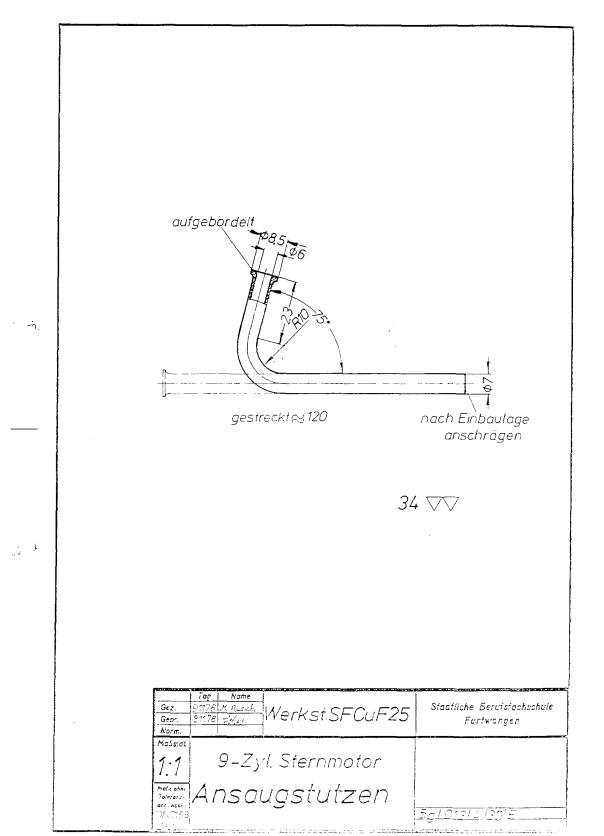

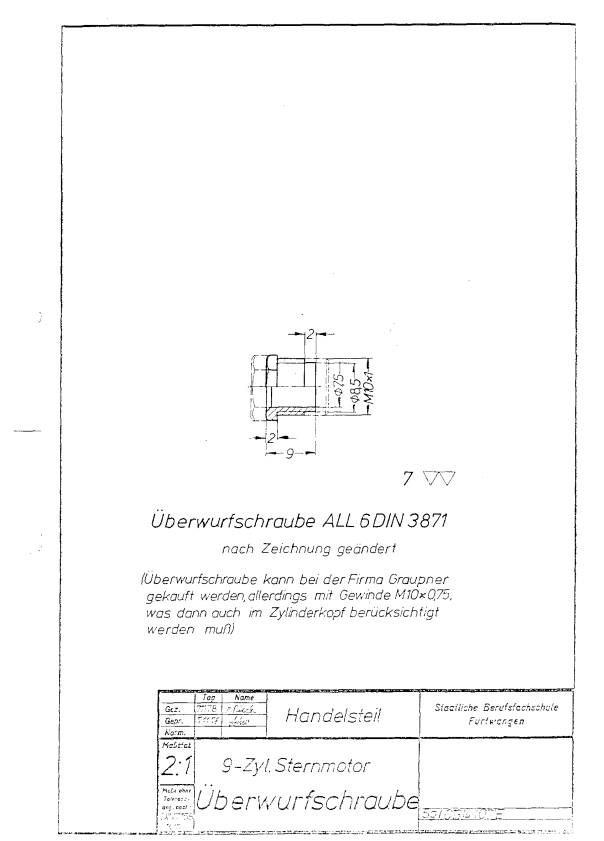

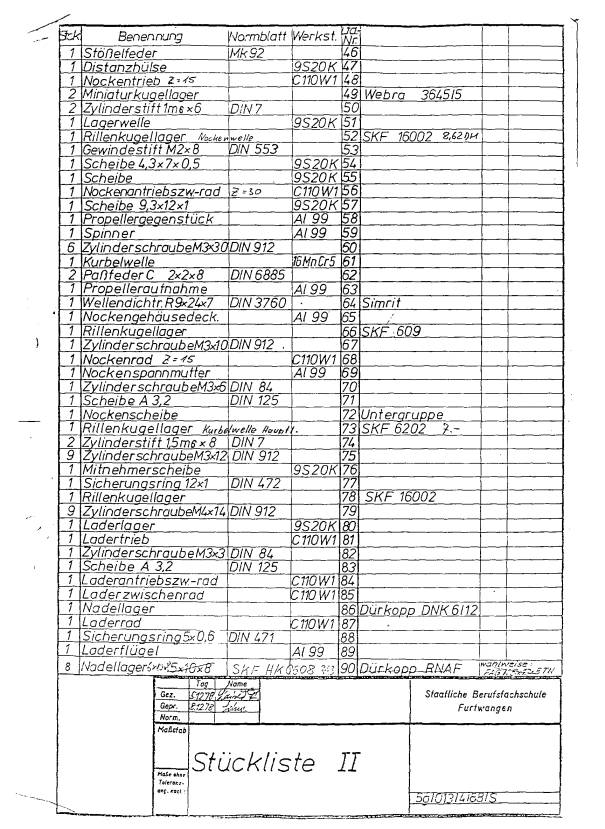

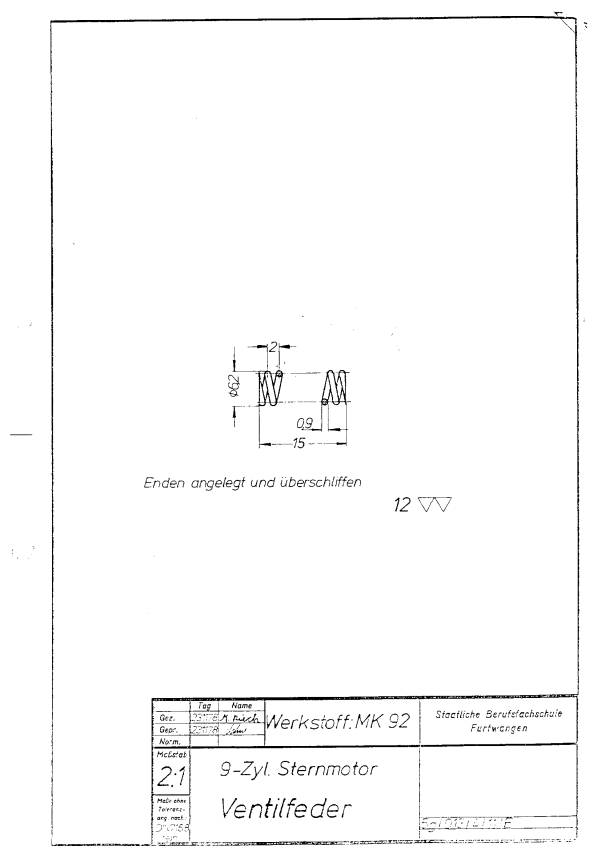

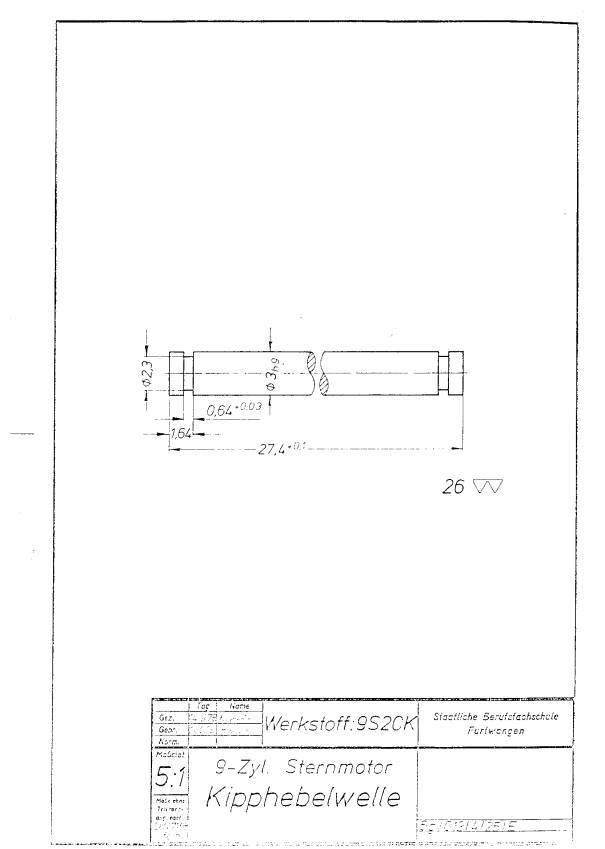

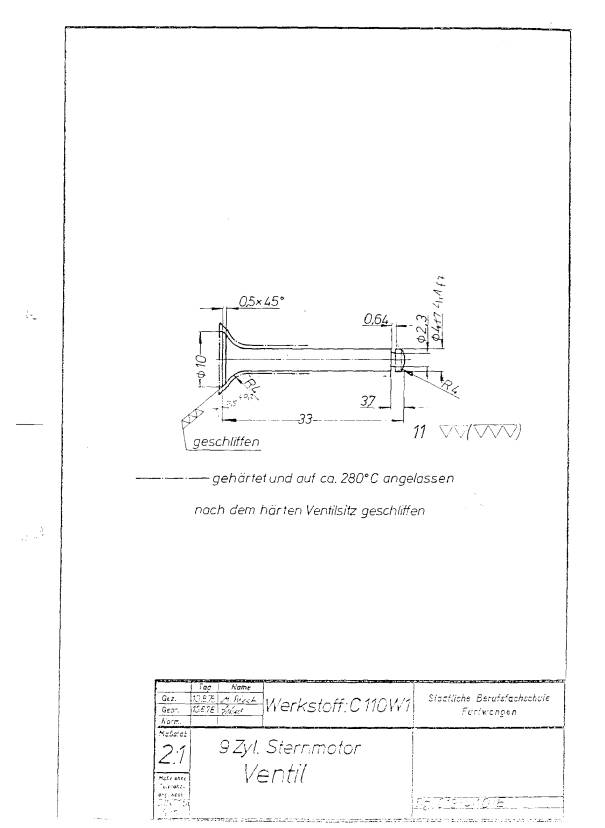

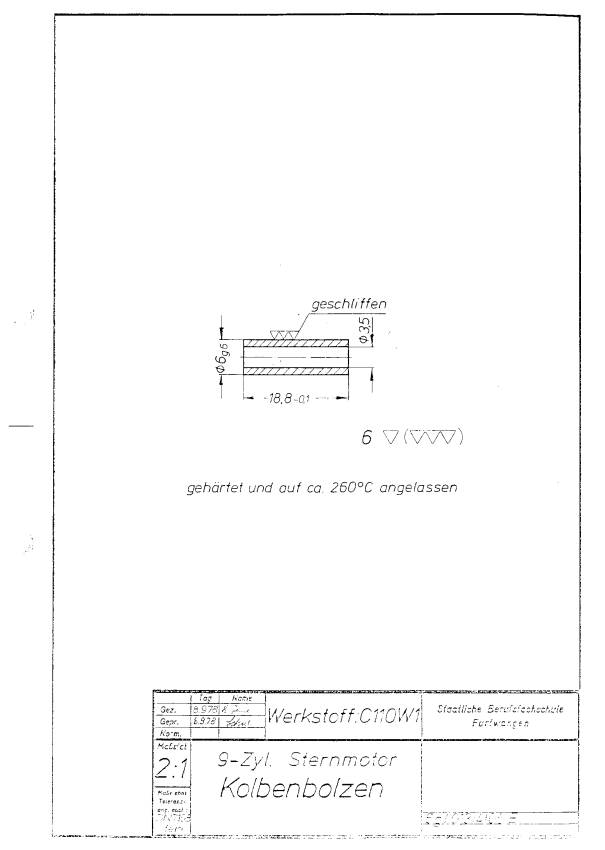

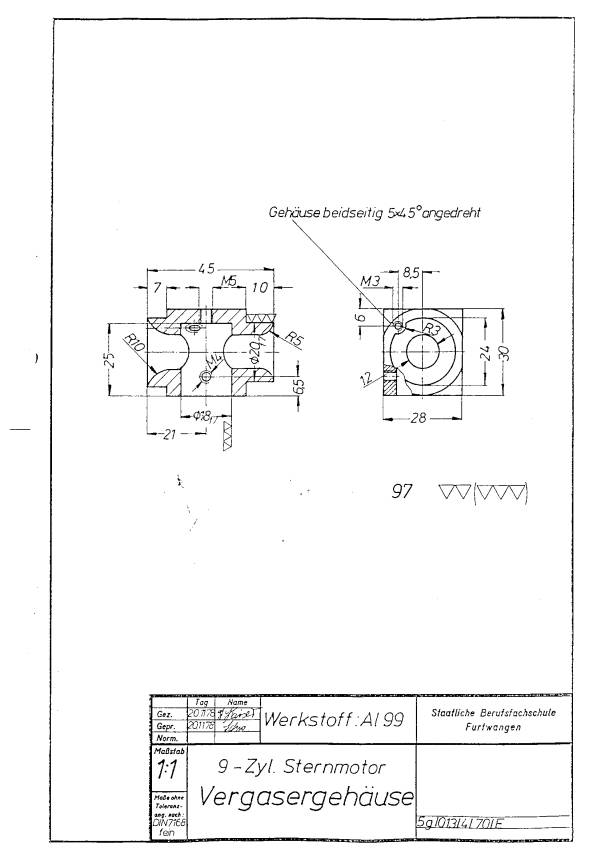

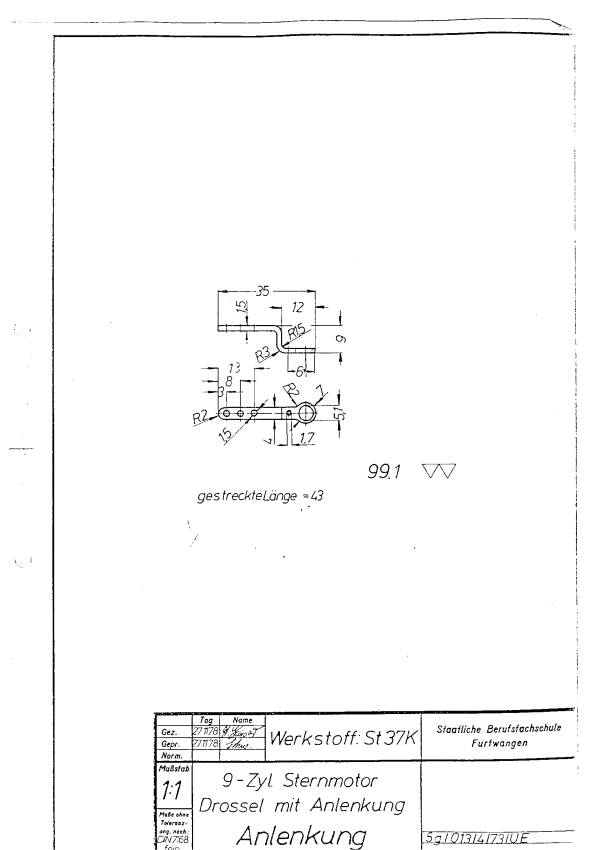

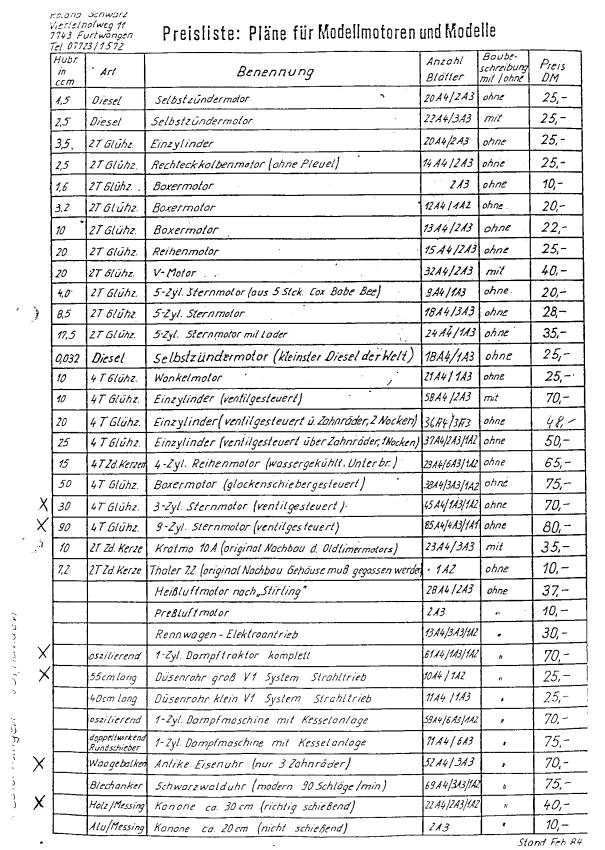

Der Sternmotor geistert in allen möglichen Varianten und unterschiedlichen Zylinderzahlen in den Bildungsstätten als Projektaufgabe. Hier eine tolle Übungszeichnung für einen 9-Zylinder Sternmotor, der in der staatlichen Berufsfachschule in Furtwangen in die Tat umgesetzt wurde.
