Drähte und Kabel

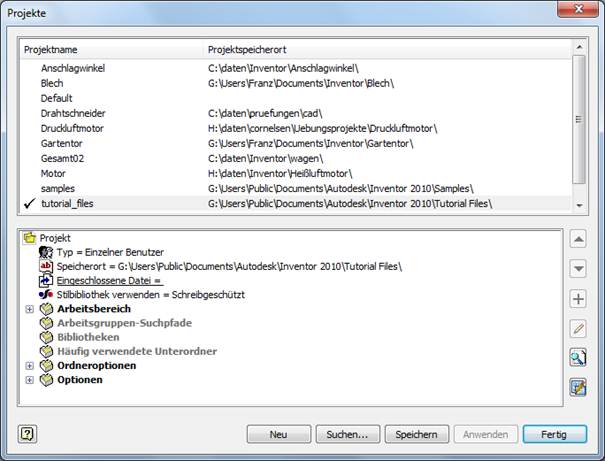

Projekt aktivieren

·         Aktivieren Sie das Projekt „tutorial_files“.



Übungsbaugruppe öffnen

·         Doppelklicken Sie „Cable & Harness“.

·         Doppelklicken Sie zum Öffnen der Baugruppe „Enclosure_Assembly.iam“.

·         Ändern Sie in Extras / Dokumenteinstellungen die Anzeige auf mm.



Erstellen Sie evtl. eine Sicherungskopie der Baugruppe, um die Übung später noch einmal durchführen zu können.



·         Doppelklicken Sie das Bauteil 350575:1, um es aktiv zu schalten.



Pin platzieren

·         Rufen Sie „Pin platzieren“ oder Taste „P“ auf.

·         Klicken Sie auf die dargestellte Position am Stecker, um den Pin 1 zu platzieren:

·         Legen Sie alle 9 Pins fest.



In den Kabelbaumeigenschaften könnten Sie für jeden Pin festlegen, auf welche Referenz (hier der Stecker) er sich bezieht. Es geht schneller, wenn Sie nach dem Einfügen der Pins diese Zuordnung für alle gleichzeitig übernehmen.

Folgende Geometrien können zum Platzieren von Pins verwendet werden

·         Vorhandene Arbeitspunkte

·         Mittelpunkte auf beliebigen kreisförmigen Komponenten, z. B. Flächen, Bohrungen, zylindrischen Ausschnitten oder Bogenkanten

·         Vorhandene Skizzierpunkte

·         Modellscheitelpunkte



Jeder Pin muss über einen eindeutigen Namen verfügen. Der Standardname ist eine fortlaufende Zahl, beginnend mit 1.





Benutzerdefinierten Eigenschaften

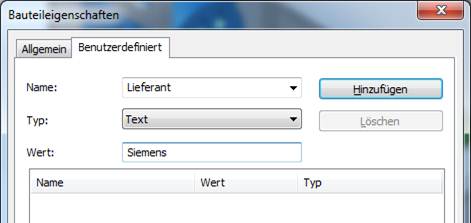

Klicken Sie mit der rechten Maustaste im Browser auf 360124:1. Wählen Sie im Kontextmenü „Kabelbaumeigenschaften“.

Klicken Sie auf die Registerkarte Benutzerdefiniert, geben Sie die folgenden Werte ein und klicken Sie auf „Hinzufügen“:

·         Name: „Lieferant“

·         Typ: Text

·         Wert: „Siemens“

·         Aktivieren Sie LPT1 und fügen Sie die Pins hinzu. Nummerieren Sie dabei von rechts nach links aufsteigend.





Kabelbaum-Baugruppe erstellen

·         Beenden Sie die Bearbeitung über das Kontextmenü oder klicken Sie die Schaltfläche:

·         Wählen Sie „Umgebung / Kabel und Kabelbaum“ oder Start / Beginnen/…:



Eine Standardbaugruppe kann mehrere Kabelbaumbaugruppen enthalten.

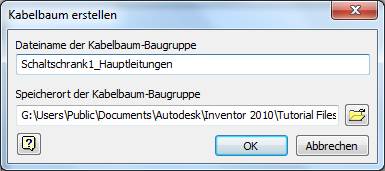

Geben Sie einen eindeutigen Namen und Speicherort für die Kabelbaum-Unterbaugruppe an. Standardmäßig erhält die Datei den Namen <Baugruppe oberster Ebene>.Kabelbaum <Nummer>.iam.

Sie können den Kabelbaum an einer beliebigen Stelle in der Baugruppenhierarchie anordnen, jedoch nicht in einer anderen Kabelbaumbaugruppe.



Kabelbaumeigenschaften

Im Kontextmenü des Kabelbaums können Sie die Eigenschaften festlegen. U.a. finden Sie dort auch die natürliche Krümmung.

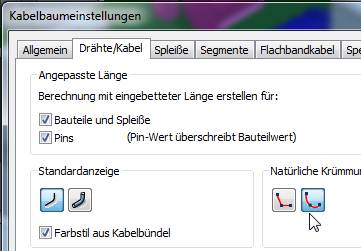

Natürliche Krümmung definieren

Die Krümmung wird angezeigt, sobald Kabel oder Drähte eingefügt werden.



Referenz hinzufügen

Um die Bauteile identifizieren zu können, ist ein eindeutiger Name erforderlich.

·         Klicken Sie mit der rechten Maustaste auf das Bauteil 360124, und wählen Sie aus dem Kontextmenü den Befehl „Kabelbaumeigenschaften“.

·         Legen Sie im Dialogfeld Bauteileigenschaften die Ref-Bestimmung U3 für das Exemplar fest, und wählen Sie OK.

·         Wiederholen Sie die Schritte, um die Ref-Bestimmung U7 für das Bauteil 360575:1 festzulegen.

·         Legen Sie die Ref-Bestimmung U8 für das Teil 360575:2 fest.

·         Erweitern Sie im Browser die Unterbaugruppe PCB, und suchen Sie das Bauteil LTP. Legen Sie die Ref-Bestimmung J12 fest.

·         Aktivieren Sie die Baugruppe der obersten Ebene, und speichern Sie die Baugruppe.

·         ANMERKUNG Nachdem die Kabelbaumbaugruppe hinzugefügt wurde, können Sie elektrischen Bauteilpins auch Enden, Dichtungen und Stecker zuweisen.











Drähte und Kabel einfügen

·         Drähte und Kabel werden aus der Kabel- und Kabelbaumbibliothek abgerufen und mit manuellen oder automatischen Methoden in die Baugruppe eingefügt.

·         Zum manuellen Einfügen von Drähten wählen Sie den einzufügenden Draht aus und legen anschließend die zwei Pins in den elektrischen Bauteilen oder Spleißen fest.

·         Zum manuellen Einfügen von Kabeln wählen Sie das einzufügende Kabel aus und legen anschließend die Pins für jeden Draht im Kabel fest.

·         Zum automatischen Einfügen mehrerer Drähte oder Kabel importieren Sie eine Drahtliste im .xml- oder .csv/.cfg-Format. Wenn Sie eine .xml-Datei verwenden, können Sie außerdem virtuelle Bauteile erstellen und zusätzliche Daten importieren, z. B. Eigenschaften.

·         Um vor dem Import der Datei zu überprüfen, ob Ref-Bestimmungen fehlen und diese zu korrigieren sowie um zu überprüfen, dass die benötigten elektrischen Bauteile der Kabelbaum-Baugruppe hinzugefügt wurden, können Sie das Werkzeug Kabelbaumdaten überprüfen auf der Registerkarte Kabel und Kabelbaum verwenden.

·         Nachdem die Drähte und Kabel der Baugruppe hinzugefügt wurden, können Sie bestimmte Datenfehler diagnostizieren und korrigieren. Sie können auch Punkte hinzufügen, um die Form zu steuern. Außerdem können Sie Drähte und Kabel bearbeiten, löschen und verschieben sowie Drähte ersetzen. Das System berechnet automatisch die Längen aufgrund der Platzierung in der Baugruppe.

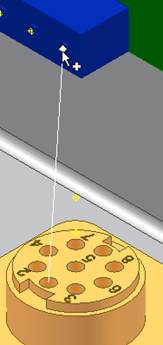

Manuelles Einfügen von Drähten

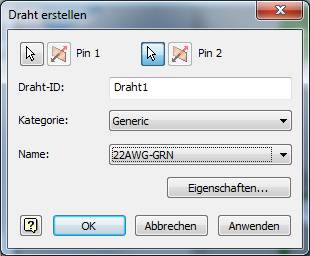

Draht erstellen

·         Rufen Sie auf.

·         Verbinden Sie die Pins 1 von LPT1 und 360124:1

·         Wiederholen Sie den Vorgang für die Pins 2.





Natürliche Krümmung anzeigen

Damit für Drähte natürliche Krümmungen angezeigt werden, müssen die zugewiesenen Verbindungen erstellt werden.

·         Doppelklicken Sie auf 360124:1.

·         Klicken Sie auf Registerkarte Verwalten / Autor / Verbindung.





·         Klicken Sie auf die obere Fläche von 360124:1.

·         Klicken Sie auf OK, um die Verbindung zu erstellen.





·         Wiederholen Sie den Vorgang für LTP:1







·         Erstellen Sie die Verbindung von Pin 2 für die beiden Bauteile.



Manuelles Einfügen von Kabeln

·         Stellen Sie sicher, dass im Browser nichts ausgewählt ist.

·         Klicken Sie auf der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum / Erstellen / Kabel erstellen.

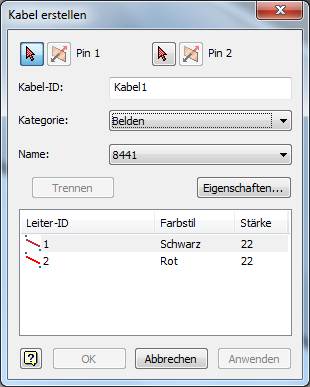

·         Übernehmen Sie im Dialogfeld Kabel erstellen die Standard-Kabel-ID (Kabel1).

·         Die Kabel-ID besteht aus dem Wort "Kabel" gefolgt von einer inkrementellen Zahl, beginnend mit 1.



·         Wählen Sie das einzufügende Kabel aus der Kabelliste.

-       Kategorie: Belden

-       Name: 8441

·         Führen Sie im Grafikfenster den Cursor über die Pins im Bauteil 36575:2. Wenn als QuickInfo U8 Pin 1 angezeigt wird, klicken Sie auf den Arbeitspunkt.

·         Verbinden Sie das andere Ende des Kabeldrahts mit dem Bauteil 36575:1. Wenn als QuickInfo U7 Pin 1 angezeigt wird, klicken Sie auf den Arbeitspunkt. Der Status des Kabeldrahts in der Liste ändert sich in "verbunden", und das System fährt automatisch mit dem nächsten Kabeldraht fort.

·         Verbinden Sie den zweiten Kabeldraht von Pin 2 auf dem Bauteil 36575:2 (QuickInfo U8 Pin 2) mit Pin 2 auf dem Bauteil 36575:1 (QuickInfo U7 Pin 2).

·         Bestätigen Sie mit OK.





Kabel umbenennen

·         Aktivieren Sie die Kabelbaugruppe.

·         Doppelklicken Sie auf Kabel1.

·         Geben Sie 2207 als ID ein.

·         Bestätigen Sie mit OK.



Drahtarbeitspunkte hinzufügen und anpassen

Da alle Arbeitspunkte für Drähte und Kabeldrähte beim Routen gelöscht werden, empfiehlt es sich, Arbeitspunkte erst hinzuzufügen, nachdem Sie die Drähte oder Kabeldrähte zum ersten Mal geroutet haben.

Nachdem die Arbeitspunkte hinzufügt wurden, können Sie ihre Positionen und Versatzwerte anpassen, bis die benötigte Form erzielt wird.



·         Doppelklicken Sie auf Kabelbaumgruppe1, im Beispiel rechts wurde die Baugruppe umbenannt (Schaltschrank_Hauptleitungen).

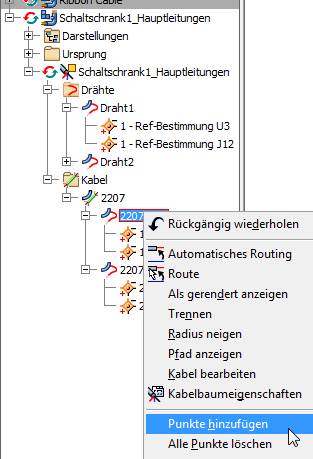

·         Klicken Sie im Browser mit der rechten Maustaste auf das Kabel 1, und wählen Sie im Kontextmenü Punkte hinzufügen aus.

·         Verschieben Sie den Cursor auf den Draht im Grafikfenster. Klicken Sie auf den Draht, um die drei Punkte in der gezeigten Reihenfolge zu erstellen.



Die eben erstellten Punkte können nun an eine neue Position verschoben werden.

Dies geht über die Eingabe von 3D-Koordinaten oder durch manuelles Verschieben.

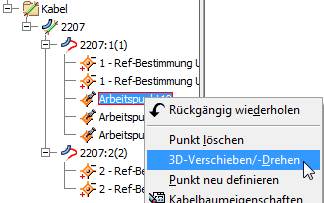

Neudefinieren und Verschieben von Drahtpunkten

·         Klicken Sie mit der rechten Maustaste auf den Arbeitspunkt, der verschoben werden soll.

·         Wählen Sie im Kontextmenü „3D-Verschiegen/-Drehen“.

Sie haben auch die Möglichkeit, Drahtarbeitspunkte dynamisch oder über genaue Koordinaten mit dem Werkzeug 3D-Verschieben/-Drehen neu positionieren.



Manuell verschieben

·         Klicken Sie auf die Pfeilspitze, welche die gewünschte Zugrichtung darstellt und ziehen Sie die Pfeilspitze bei gedrückter linker Maustaste an die gewünschte Position.

·         Klicken Sie auf „Anwenden“ und wählen Sie den nächsten Arbeitspunkt, der verschoben werden soll direkt im Grafikfenster.

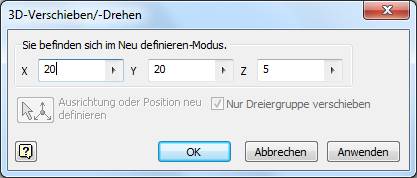

Präzises Verschieben

·         Geben Sie die Koordinatenwerte ein oder wählen Sie Geometriobjekte zum Positionieren.

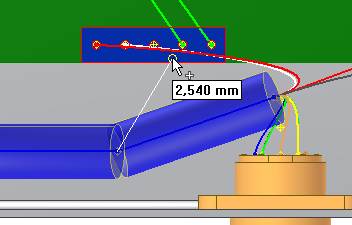

Geometrieobjekt zum Positionieren von Drahtpunkten

·         Erweitern Sie im Browser den Draht 2207, klicken Sie mit der rechten Maustaste auf den zweiten Arbeitspunkt, und wählen Sie aus dem Kontextmenü Punkt neu definieren.

·         Halten Sie im Grafikfenster den Cursor wie gezeigt über der Fläche.

·         Wählen Sie im Grafikbereich im Kontextmenü „Versatz bearbeiten“.  Geben Sie 10 mm ein.

·         Klicken Sie auf den Punkt in der gezeigten Position, um einen Punkt zu erzeugen, der parallel zur Gehäusefläche versetzt ist.

Punkte entfernen

·         Um alle Punkte vom Draht zu entfernen, klicken Sie mit der rechten Maustaste auf Draht 2207.

·         Wählen Sie im Kontextmenü Alle Punkte löschen. Der Draht wird wiederhergestellt und die Länge des Drahts wird neu berechnet.



Kabelbaumdaten importieren

Verwenden Sie die Option Kabelbaumdaten importieren der Registerkarte Kabel und Kabelbaum, um automatisch Drähte oder Kabel hinzuzufügen.

Die Steuerdateien mit den benötigten Informationen können mit dem Editor in Windows oder z.B. Microsoft Excel erstellt werden oder aus anderen Anwendungen wie AutoCAD® Electrical importiert werden.





Wählen Sie die zu verwendenden Importdateien aus:  Konfigurationsdatei: Endung *.cfg

Datendatei: Endung *.csv oder *.xml. Die Daten in diesen Dateien geben Verbindungspunkte für Drähte und Kabel an. Flachbandkabel können nicht importiert werden.

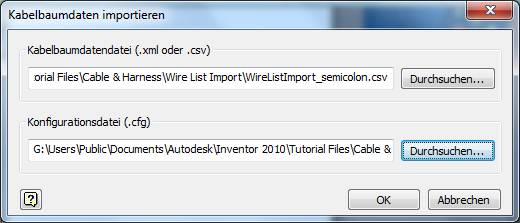

Importieren einer Drahtliste in eine Kabelbaumbaugruppe

·         Klicken Sie bei aktivierter Kabelbaum-Baugruppe1 auf Kabelbaumdaten importieren.

·         Klicken Sie auf „Durchsuchen“.

·         Wählen Sie im Installationsordner von Autodesk Inventor unter Tutorial Files\Cable & Harness\Wire List Import.

·         Wählen Sie die Datendatei (.csv): WireListImport.csv

·         Wählen Sie die Konfigurationsdatei (.cfg): WireListConfiguration.cfg

·         Klicken Sie auf OK.

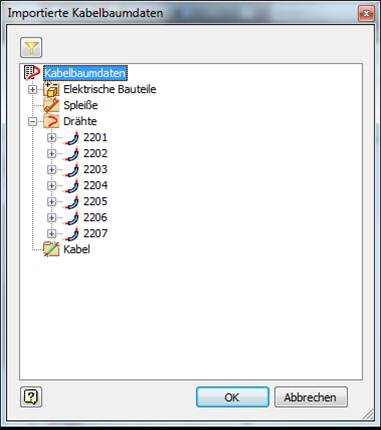

Kabelbaumdaten importieren

·         Im Dialogfeld „Importierte Kabelbaumdaten“ sehen Sie eine Liste der importierten Elemente.

·         Klicken Sie auf OK.

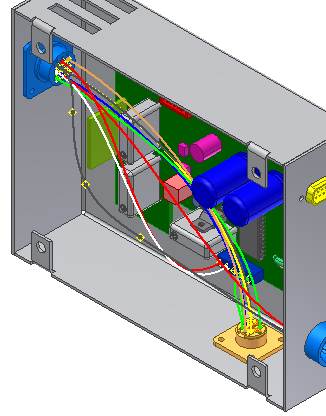

·         Beenden Sie Kabelbaum-Baugruppe1, und speichern Sie die Dateien.





CSV-Datei

Nachfolgend ein Beispiel einer Drahtliste im .csv-Format mit Drähten und Kabeln. Sie können eine Excel-Tabelle mit Kabeln im CSV-Format speichern oder auch über den Editor lesen oder verändern.

Im folgenden Beispiel gibt es drei eigenständige Drähte und zwei Kabel:

//Draht-ID,Kabel-ID,Bibliotheksname,Leiter-ID,REFBES 1,Pin 1,REFBES 2,Pin 2

1001,CA1,Belden 4C 22AWG,1,J1,2,J5,6,

1002,CA1,Belden 4C 22AWG,2,J1,3,J5,7,

1003,CA1,Belden 4C 22AWG,3,J1,11,J5,8,

1004,CA1,Belden 4C 22AWG,4,J1,12,J5,9,

1005,,18 AWG BLU,J3,2,J6,1,,

1006,,18 AWG BLK,J3,3,J6,3,,

1007,,18 AWG RED,J3,4,J6,2,,

1008,CA2,Belden 4C 22AWG1,J2,1,J8,3,,

1009,CA2,Belden 4C 22AWG2,J2,2,J8,4,,

1010,CA2,Belden 4C 22AWG3,J2,3,J8,5,,

1011,CA2,Belden 4C 22AWG4,J2,4,J8,6,,





Segmente

Segmente definieren die möglichen Pfade eines Drahtes oder Kabels in einer Baugruppe. Wenn Sie im Grafikfenster mit der Maus klicken, wird ein Arbeitspunkt auf dem Segment erstellt. Mit Hilfe von Arbeitspunkten können Sie Segmente in die korrekte Position und Form bringen.

Segmente werden mit einem Standarddurchmesser erstellt und mit einem festgelegten Abstand von der ausgewählten Geometrie versetzt.

Ein definierter Segmentpfad kann auf verschiedene Art und Weise geändert werden. Beispielsweise können Sie Spleiße oder Segmentabzweigungen einfügen.



Segment erstellen

·         Wählen Sie „Segment erstellen“:

·         Wählen Sie im Kontextmenü „Versatzabstand und geben Sie 10 mm ein.

·         Zeigen Sie die Punkte wie rechts dargestellt, um die beiden Bauteile zu verbinden. Orientieren Sie sich am Gehäuse, um den Pfad festzulegen.

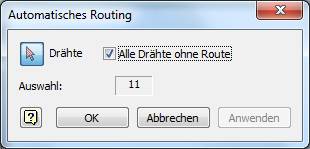

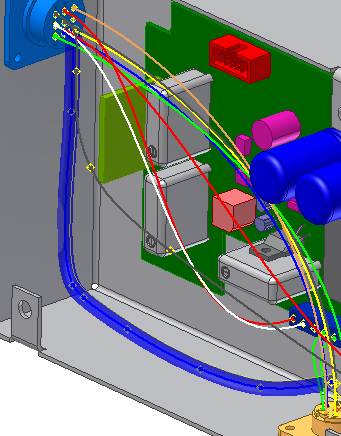

Automatisches Routing

·         Wählen Sie „Automatisches Routing“, um die Drähte und Kabel in das Segment aufzunehmen:





·         Wählen Sie „Alle Drähte ohne Route“, um automatisch die nicht gerouteten Drähte zu wählen.

·         Bestätigen Sie mit OK.







Routen

Wenn Sie Drähte und Kabel routen oder in Segmente einfügen, werden die Draht- und Kabellängen und Segmentdurchmesser standardmäßig automatisch berechnet.

Alle Arbeitspunkte auf einem Draht oder Kabeldraht werden gelöscht, wenn sie von einem Punkt-zu-Punkt-Zustand geroutet werden.

Die Draht- und Kabellängen und Segmentdurchmesser werden auch automatisch berechnet, wenn Sie die Routen oder die Drähte und Kabel aus den Segmenten entfernen.

Beim Routing und Aufheben der Routen einzelner Drähte ist jeder Draht unabhängig und kann auf unterschiedlichen Pfaden durch die Baugruppe geroutet werden. Beim Routing und Aufheben der Routen von Kabeln müssen alle Kabeldrähte, aus denen sich das Kabel zusammensetzt, dem gleichen Pfad folgen. Wenn eine Änderung der Route oder der Aufhebung einer Route eines Kabeldrahts erfolgt, müssen alle verbundenen Kabeldrähte ebenfalls geändert werden.

Drähte und Kabel können nur in Segmente geroutet werden, die sich in der aktiven Kabelbaumbaugruppe befinden. Zum Routen von Drähten und Kabeln stehen drei Methoden zur Verfügung:



Manuelles Routen

Fügt ausgewählte Drähte und Kabel in zusammenhängende Segmente ein.

Teilautomatisiertes Routen

Fügt automatisch alle Drähte oder Kabel ohne Route in das Segment ein, das den Drahtverbindungspunkten (Pins) am nächsten liegt und den kürzesten Pfad ergibt.

Automatisches Routen

Wenn Sie Routen anlegen oder aufheben, können Sie entweder das zu verwendenden Objekt auswählen, bevor Sie das Dialogfeld öffnen, oder die Objekte mit den Werkzeugen des Dialogfelds auswählen.

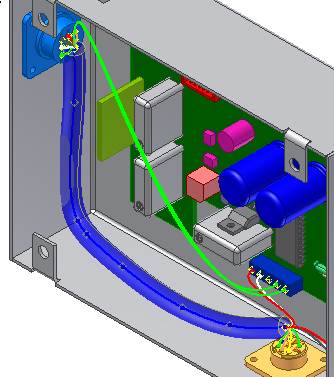

Segment hinzufügen

Für die beiden Kabel, die auf die Baugruppe LPT gehen, ist der Verlauf ungünstig.

·         Fügen Sie ein Segment vom bestehenden Segment zur Baugruppe ein. Wählen Sie den Versatzabstand 2,54 mm:

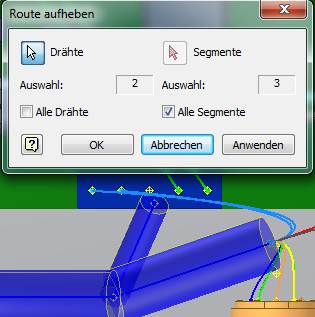

Route aufheben

·         Wählen Sie „Route aufheben“, um die beiden Drähte aus dem Segment zu lösen:

·         Erstellen Sie eine manuelle Route für die beiden Drähte. Wählen Sie das erste und das letzte Segment für die Führung: . Klicken Sie dazu die jeweilige Schaltfläche (s.u.)

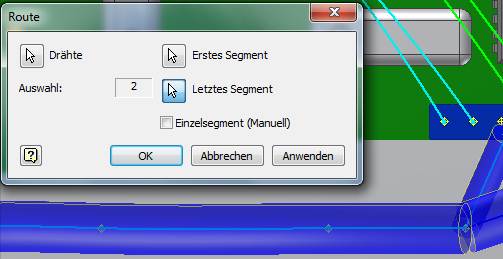

Definieren von manuellen Routen

Mit dem Werkzeug Route  erstellen  können Sie einzelne Drähte oder Kabel manuell in ein einzelnes Segment einfügen. Die Segmente müssen nicht zusammenhängen und können für inkrementelles Routing verwendet werden, um Netzwerke mit Lücken zu erstellen. Der Arbeitsablauf für das manuelle Routing von Drähten und Kabeln ist identisch. Der Unterschied besteht darin, dass bei Auswahl eines Drahts dieser unabhängig von allen anderen Drähten geroutet wird. Wenn Sie einen einzelnen Kabeldraht auswählen, werden alle mit dem gleichen Kabel verbundenen Kabeldrähte zusammen geroutet oder deren Route aufgehoben.

Routen in ein einzelnes Segment

·         Aktivieren Sie die Kabelbaumbaugruppe.

·         Klicken Sie auf der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum ➤ Gruppe Route ➤ Route.

·         Wählen Sie im Grafikfenster einen der Drähte und zeigen Sie das Start- und das Endsegment.

·         Wiederholen Sie den Vorgang für das 2. Kabel.

·         Speichern Sie die Baugruppe.
