© Dipl.-Wirtschaftsing.(FH) Franz Ertl

Arbeitsebenen

Welle zeichnen

Skizze erstellen

Kreis Radius 20

Extrusion 120

Arbeitsebene aus Skizze

Skizze erstellen

In die stirnseitige Fläche klicken

Linie zeichnen (Zentrum Quadrant)

Skizze beenden

Arbeitsebene tangential

Arbeitsebene aufrufen

Linie anklicken

Endpunkt der Linie oben anklicken

Skizze für Nut

Skizze erstellen

Arbeitsebene als Skizzierebene wählen

Schnittkanten projizieren wählen

2 Kreise zeichnen

Einen Kreis bemaßen: Radius 2

Abhängigkeit „Gleich“ wählen

Ersten Kreis wählen, zweiten Kreis wählen

Linie in etwa tangential zu den Kreisen zeichnen

Abhängigkeit tangential wählen

Linie wählen Kreis wählen

Für die andere Seite wiederholen

Für die zweite Linie wiederholen

Dehnen

Linien klicken

Stutzen

Kreisbögen innerhalb der Linien wählen

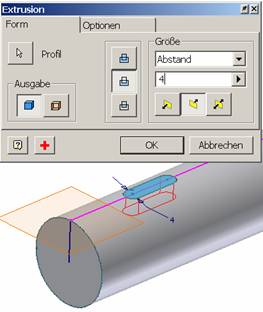

Nut extrudieren

Extrusion

Profil Nut wählen

Abstand wählen

Differenz wählen

Arbeitsebene unsichtbar schalten

Klicken Sie mit der rechten Maustaste die Arbeitsebene an

Wählen Sie Sichtbarkeit aus

Arbeitsebene im Winkel

Wählen Sie Arbeitsebene

Klicken Sie in die stirnseitige Fläche

Wählen Sie die Linie zur Ausrichtung

Geben Sie den Winkel für die gewünschte Drehung ein

Skizze für Differenz erstellen

Skizze erstellen

Arbeitsebene wählen

Schnittkanten projizieren

Skizze beenden

Extrusion Differenz

Wählen Sie die Skizze

Wählen Sie Differenz

Wählen Sie „Alle“

Ergebnis

Arbeitsebene durch Arbeitsachsen

Erstellen Sie in der Geometrie Arbeitsachsen durch die Zylinder

Befehl Arbeitsachse wählen

Zylinder wählen usw.

Arbeitsebene

Erste Achse wählen

Zweite Achse wählen

Tangentiale Arbeitsebene durch Skizze

Skizze für Arbeitsebene erstellen

Obere Fläche wählen

Linie erstellen

Abhängigkeit tangential zu den Kreisen (durch Zylinder definiert)

Linie wählen

Kreis wählen (grünes Rechteck klicken, falls die Auswahl erscheint)

Falls gewünscht, anderen Drehwinkel einstellen

0 Grad kippt die Arbeitsebene auf die Fläche. Da hätten wir gleich die Fläche wählen können.
