Inventor Schriftfeld

Wie bekomme ich die Werkstoffeigenschaften in das Schriftfeld?

Werkstoff zuweisen

Rechtsklick auf das Bauteil

Eigenschaften ... oder iProperties bei Inventor 6



Blatt erstellen

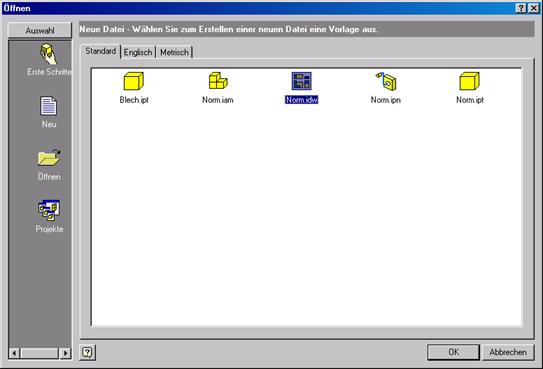

Datei / Neu / Norm.idw

Schriftfeld bearbeiten

Plus vor „Schriftfelder“ klicken

Rechtsklick auf DIN

Bearbeiten wählen

Text hinzufügen



Position im Schriftfeld zeigen

Texthöhe einstellen

Texthöhe auf 1,5 mm einstellen (oder wie gewünscht)

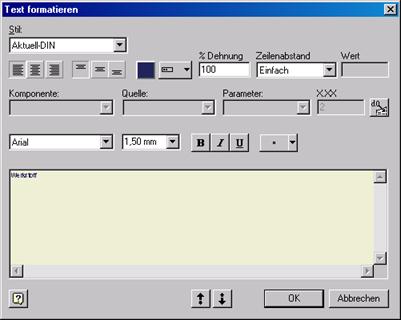

„Werkstoff“ als Bezeichnung eintippen

Texthöhe nachträglich ändern

Text markieren

Höhe ändern

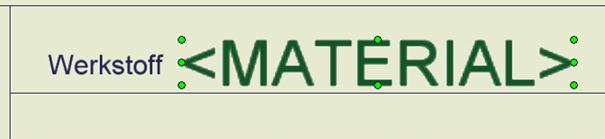

Eigenschaftsfeld hinzufügen

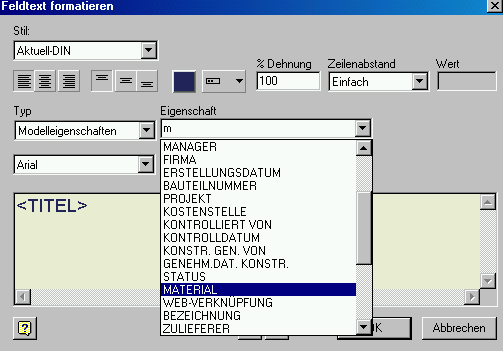

Eigenschaft auswählen, die angezeigt werden soll (Material)



Skizzenmodus beenden

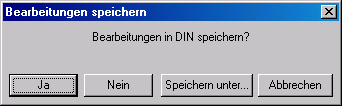

Speichern Sie die Änderungen mit Ja

Altes Schriftfeld aus der Zeichnung löschen

Gehen Sie in der Browserstruktur (im Bild 2 Zeilen tiefer) auf das Plus-Symbol vor Blatt 1

Klicken Sie mit der rechten Maustaste auf DIN

Wählen Sie „Löschen“

Geändertes Schriftfeld einfügen

Doppelklicken Sie auf den Eintrag DIN (Schriftfelder)

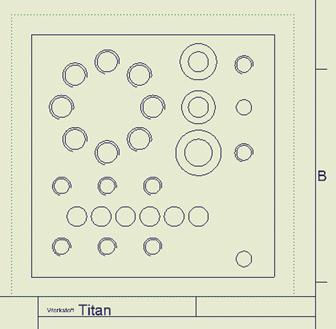

Das neue Schriftfeld wird eingefügt und das Material wird angezeigt

Sobald Sie ein Werkstück einfügen wird das dort zugewiesene Material angezeigt
