Attribute
Attribute sind Informationen zu Zeichnungsobjekten, die mit im Block gespeichert werden, z.B. der Preis, das Gewicht, der Hersteller eines Bauteils oder weitere Daten zum Bauteil. Im Schriftfeld ist z.B. der Maßstab, der Bearbeiter, das Bearbeitungsdatum u.a. enthalten.
Diese Informationen können über Extras / Datenextraktion einfach im Excel- oder Access-Format ausgegeben bzw. als Stückliste in die Zeichnung eingefügt werden. Dabei wird die Bezeichnung des Attributs als Überschrift verwendet. Objekte mit gleicher Überschrift werden bei der späteren Ausgabe in eine Spalte geschrieben. Z.B.: werden alle Werte mit der Überschrift „Gewicht“ untereinander in die Spalte „Gewicht“ geschrieben, alle Werte des Attributs „Bezeichnung“ in die Spalte „Bezeichnung“ usw.
|
Attribute definieren
Befehl: ad ¿ oder Menü Zeichnen / Block / Attribute…
Im Attributdialogfenster geben Sie neben den Informationen, die abgefragt werden sollen auch die Optionen des Attributes ein.
|
|
Modus
Unsichtbar
Das Attribut wird normalerweise in der Zeichnung nicht angezeigt. Nur, wenn Sie „Attzeig“ auf EIN stellen, werden alle Attribute, auch unsichtbare, angezeigt.
Konstant
Der Attributwert kann nicht geändert werden. Diese Einstellung kann man verwenden, wenn z.B. ein fester Lieferant dieses Bauteil liefert. Die Information kann in andere Programme ausgegeben werden, Sie können die Information aber nicht ändern.
Prüfen
Jede Eingabe wird wiederholt abgefragt, um die Korrektheit prüfen zu können.
Vorwahl
Fragt beim Einfügen den Wert nicht ab, sondern übernimmt den Vorgabewert (falls vorhanden).
|
|
Position sperren
Das Attribut kann im Block nicht verschoben werden. Meistens ist es günstiger, die Attribute verschiebbar zu machen. Allerdings nicht, wenn der Block als dynamischer Block definiert werden soll.
Multilinien
Legt fest, dass der Attributwert mehrere Textzeilen enthalten kann. Wenn diese Option ausgewählt ist, können Sie eine Umgrenzungsbreite für das Attribut festlegen
Einfügepunkt
Sie können den Einfügepunkt am Bildschirm bestimmen oder die Koordinaten in die entsprechenden Felder eintippen, wenn Sie das Häkchen entfernen.
|
|
Attributbezeichnung
Geben Sie die Attributbezeichnung ein. Beim Auslesen der Daten wird die Attributbezeichnung als Spaltenüberschrift verwendet. Der Wert als Zellinhalt oder Feldinhalt.
Jeder Block sollte deshalb z.B. ein Attribut für die Bezeichnung haben, ein anderes z.B. für den Preis oder das Gewicht.
Die Eingabeaufforderung wird an der Befehlszeile oder im Dialogfenster abgefragt. Wenn kein Wert eingegeben wird (Standard), wird die Bezeichnung als Eingabeaufforderung angezeigt.
|
|
Textoptionen
Wählen Sie hier die Ausrichtung, den Stil, die Höhe oder die Drehung des Attributes. Über das Symbol  können Sie die Werte auch in der Zeichnung an Objekten abfragen bzw. zeigen. So können Sie z.B. den Drehwinkel an einer schrägen Linie definieren.
|
|
Beschriftung
Attribute, die als Beschriftung definiert werden, ändern später automatisch die Größe, wenn der Maßstab in der Zeichnung geändert wird und die Attribute für den entsprechenden Maßstab definiert wurden.
Unter vorherigem Attribut ausrichten
Abhängig von der Schriftgröße wird das Attribut automatisch unter dem vorherigen Attribut angeordnet.
Position im Block sperren
Wenn diese Option deaktiviert ist, können Sie die Attribute im Block mit den Griffen verschieben.
|
|
Übung 3: Block mit Attributen

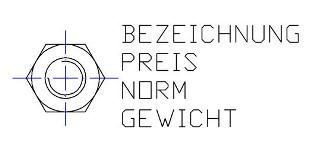

Aus dem Mutternsymbol soll ein Block mit Attributen erstellt werden.
· Fügen Sie den Block M6 ein.
· Zerlegen Sie ihn in den Ursprung.
· Erstellen Sie die rechts dargestellten Attribute.
|
|
Attribute definieren
Befehl: ad ¿ oder Zeichnen / Block / Attribute…
· Legen Sie fest, dass das Attribut unsichtbar ist (links oben).
· Geben Sie die Bezeichnung ein
· Geben Sie den Wert ein
Bestätigen Sie mit OK und zeigen Sie den Punkt.
In älteren AutoCAD-Versionen klicken Sie auf „Punkt wählen <“, sonst wird das Attribut auf den Punkt 0,0 gelegt.
|
|
|

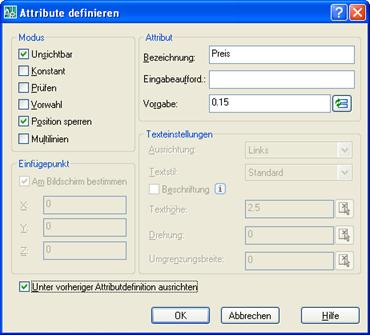

Befehl: ad ¿ oder Zeichnen / Block / Attribute…
· Geben Sie den Preis mit Dezimalpunkt ein.
· Geben Sie den Wert 0.15 ein.
· Bestätigen Sie mit OK und zeigen Sie den Punkt in der Zeichnung.
· Wählen Sie „Unter vorheriger Attributdefinition ausrichten“.
· Schalten Sie das Attribut unsichtbar. Diese Information wird erst beim späteren Auslesen nach Excel benötigt.
|
|
|

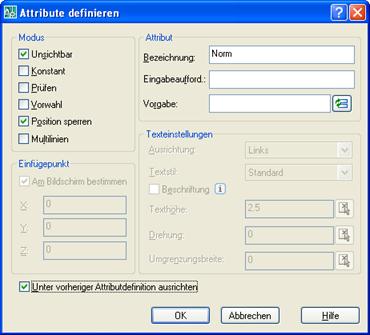

Befehl: ad ¿ oder Zeichnen / Block / Attribute…
· Geben Sie die Bezeichnung „Norm“ ein.
· Geben Sie den Wert DIN 934 (veraltet) ein.
· Bestätigen Sie mit OK und zeigen Sie den Punkt in der Zeichnung.
· Wählen Sie „Unter vorheriger Attributdefinition ausrichten“.
|
|
|

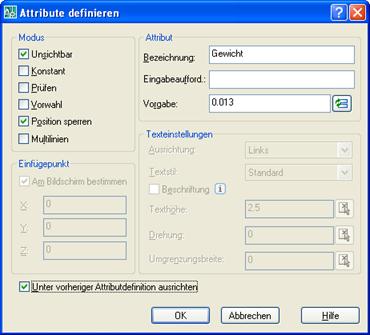

Befehl: ad ¿ oder Zeichnen / Block / Attribute…
· Geben Sie die Bezeichnung „Gewicht“ ein.
· Geben Sie den Wert 0.013 ein.
· Bestätigen Sie mit OK und zeigen Sie den Punkt in der Zeichnung.
· Wählen Sie „Unter vorheriger Attributdefinition ausrichten“.
|
|

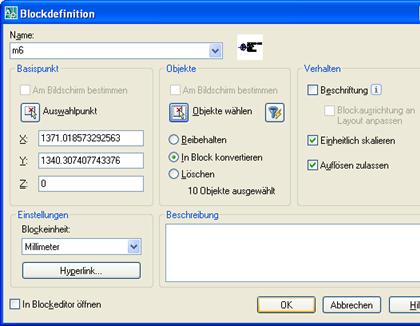

Block mit Attributen erstellen
Befehl: bl ¿ oder  oder Menü Zeichnen / Block / Erstellen…
· Geben Sie den Namen ein.
· Klicken Sie auf „Auswahlpunkt“.
· Wählen Sie das Zentrum.
Lassen Sie die Option „In Block konvertieren“ aktiv (Kontrolle)
|
|
|
· Wählen Sie die Attribute einzeln von oben nach unten. Sie legen damit die Reihenfolge fest, wie die Attribute beim späteren Einfügen abgefragt werden.
· Wählen Sie dann mit Fenster oder Kreuzen die Zeichnungselemente. Die Attribute dürfen dabei auch ein zweites Mal gewählt werden.
|
|

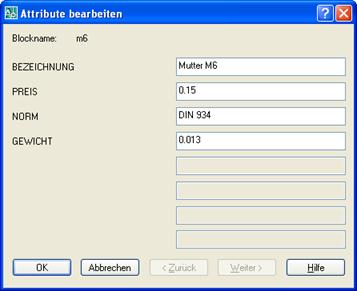

Attributdialogfenster
Wenn der Block fertig definiert ist, wird das Attributdialogfenster angezeigt.
Falls beim Einfügen eines Blocks die Attribute an der Befehlszeile abgefragt werden, stellen Sie die Systemvariable „Attdia“ auf 1.
Befehl: attdia ¿
Neuen Wert für ATTDIA eingeben <0>: 1 ¿
Künftig wird beim Einfügen von Blöcken das Dialogfenster angezeigt, wenn der Block Attribute enthält.
|
|

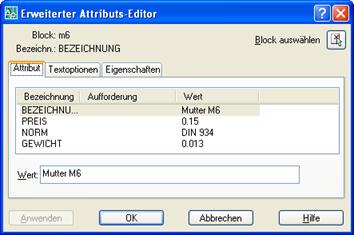

Attributwerte nach dem Einfügen ändern
· Doppelklicken Sie den Block.
Wählen Sie im Dialogfenster das Attribut und geben Sie einen Wert ein.
Hinweis:
Sie können auch den Befehl: ae ¿ verwenden und dann den Block wählen. Sie erhalten dann das Dialogfenster, das auch beim Einfügen von Blöcken eingeblendet wird.
|
|

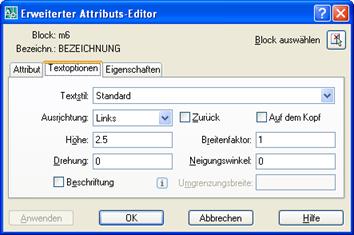

Textoptionen nach dem Einfügen ändern
· Wählen Sie das Attribut.
· Klicken Sie auf Textoptionen.
· Geben Sie z.B. eine neue Höhe ein.
|
|

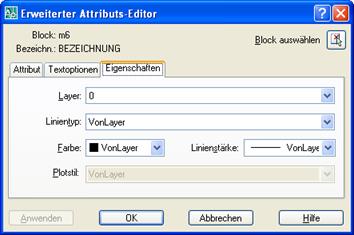

Layer nach dem Einfügen ändern
· Wählen Sie das Attribut.
· Klicken Sie auf Eigenschaften.
Wählen Sie einen anderen Layer aus.
Das kann notwendig werden, wenn Layer aus der Zeichnung entfernt werden sollen, auf welchen die Attributtexte hinterlegt sind.
|
|

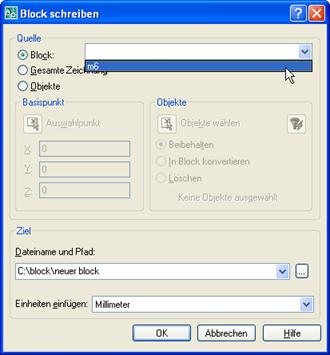

Übung 4: Block als Wblock speichern
· Befehl: w ¿ oder Datei / Exportieren / Dateityp Block (*.dwg) wählen
· Wählen Sie die Option „Block“.
· Wählen Sie den Block „m6“.
· Ändern Sie evtl. den Speicherort.
Bestätigen Sie mit OK.
Der Block kann nun in beliebige Zeichnungen eingefügt werden.
Wenn der Block bereits erstellt wurde sollten sie den Wblock über die „Quelle“ BLOCK speichern.
Wenn Sie beim Erstellen des Wblocks den Block manuell wählen und den Namen des Blocks verwenden, erhalten Sie beim Einfügen die Fehlermeldung „Block referenziert sich selbst“. Diese kann durch Umbenennen des Wblocks behoben werden.
|
|
|
