Bereinigen von Zeichnungen

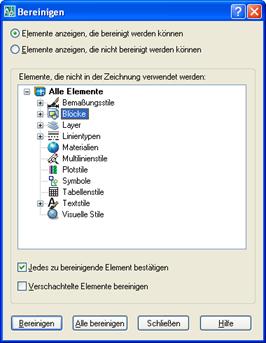

Wenn Sie Blöcke in die Zeichnung einfügen, bringen diese Bemaßungsstile, Linientypen, Layer u.a. mit. Um Blöcke, die in der Zeichnung nicht benötigt werden zu entfernen rufen Sie den Befehl Datei / Dienstprogramme / Bereinigen oder Befehl: be RETURN auf.

Klicken Sie auf das Wählen Sie auf das Symbol , um die zu bereinigenden Objekte aus der Zeichnung zu entfernen.

Das Bereinigen sollte speziell vor dem Archivieren der Zeichnung aufgerufen werden, um den Speicherbedarf zu reduzieren.

Wählen Sie dann die Option „Verschachtelte Objekte bereinigen“ und den Schalter „Alle bereinigen“. Der Vorgang muss evtl. mehrfahch wiederholt werden. Das erkennen Sie, wenn nach dem Bereinigen noch ein vorhanden ist.

Verwendete Objekte können nicht bereinigt werden

Z.B.: Layer 0, aktueller Layer, Layer, auf welchen Objekte liegen, Blöcke, die in die Zeichnung eingefügt wurden. Oftmals ist es so, dass unsichtbare Objekte auf einem Layer liegen und er deswegen nicht entfernt werden kann, z.B.: Attributtexte.

Umbenennen

Befehl: umbenenn RETURN oder Menü Format / Umbenennen…

Wählen Sie den Objekttyp – hier Layer.

Wählen Sie das Objekt.

Im Feld „Alter Name“ wird der Name des Objekts eingetragen.

Tippen Sie im Feld darunter den neuen Namen ein und klicken Sie „Umbenennen in:“.
